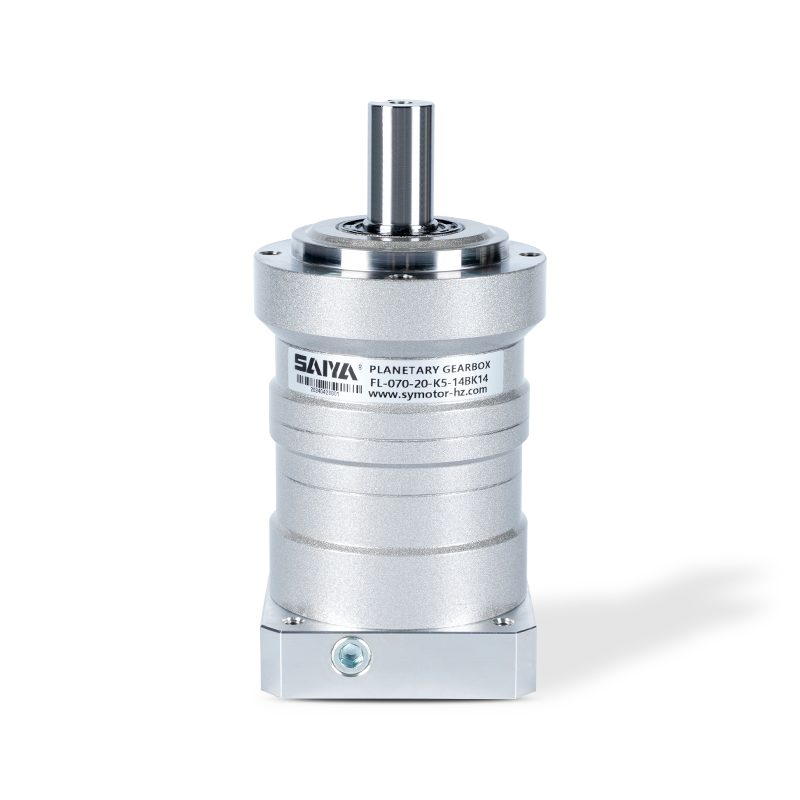

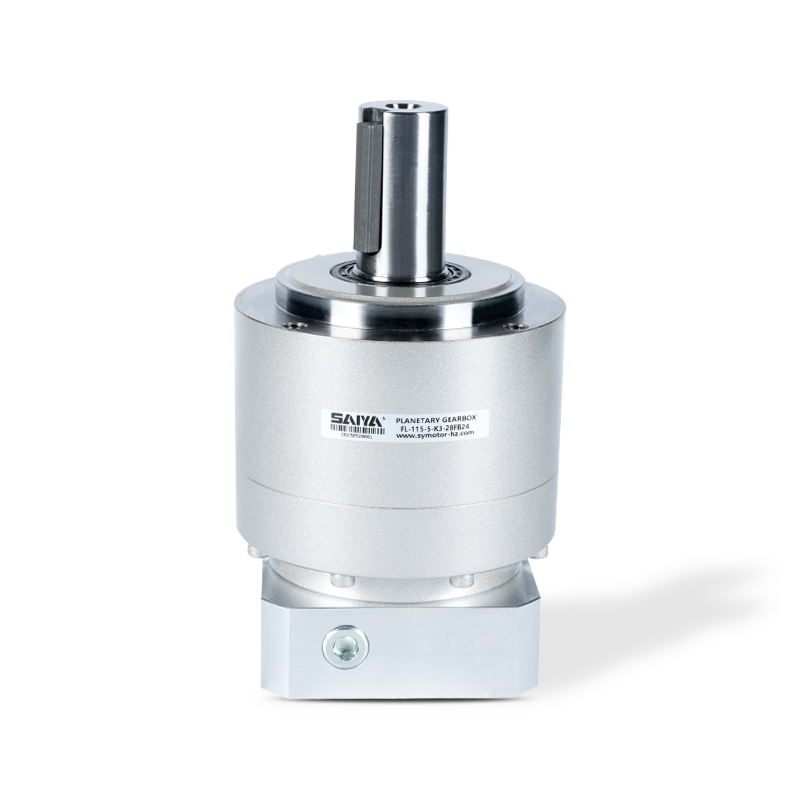

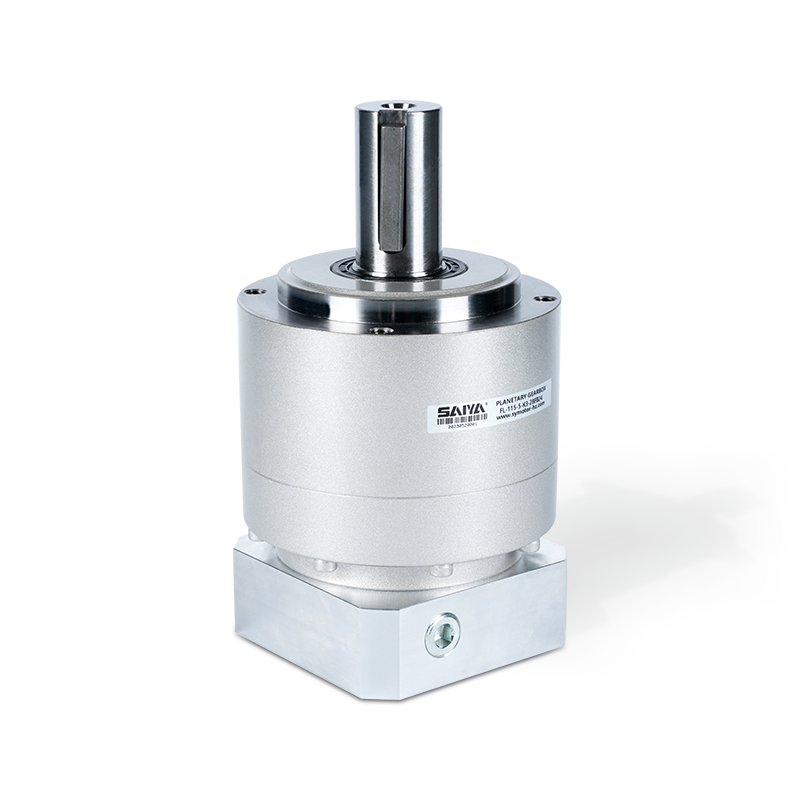

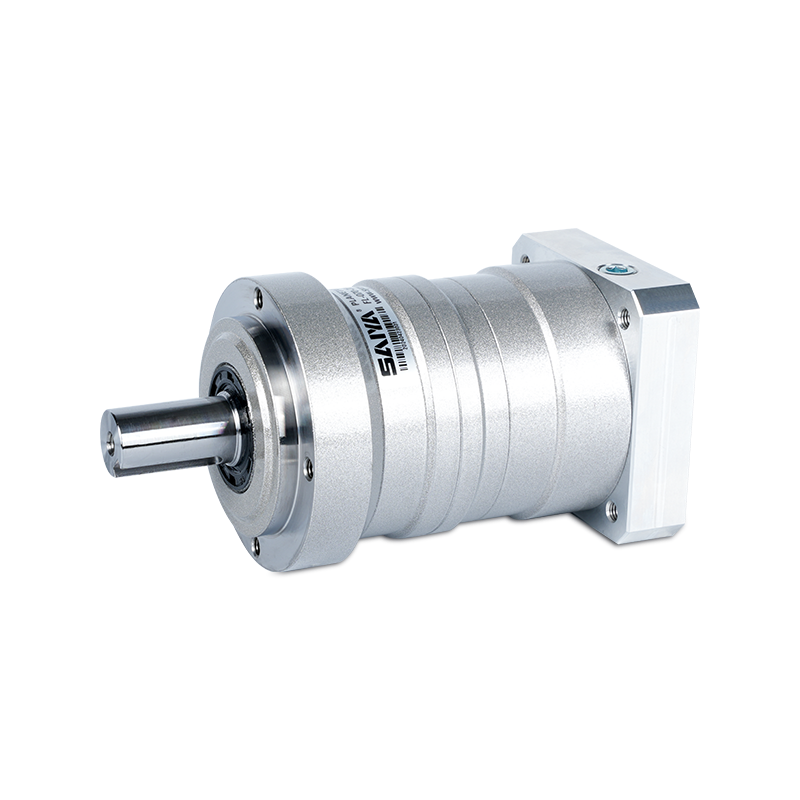

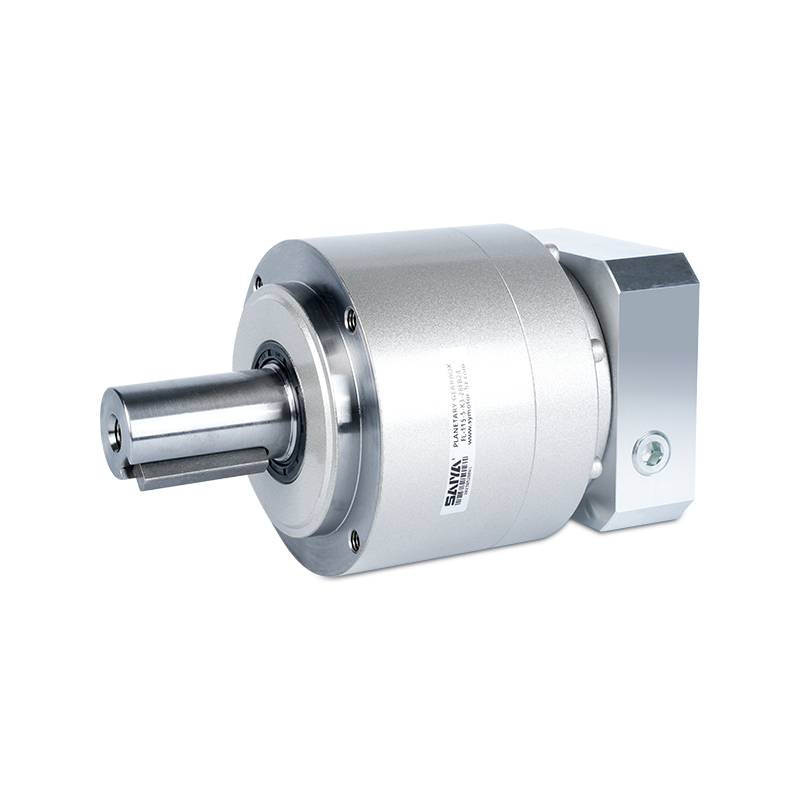

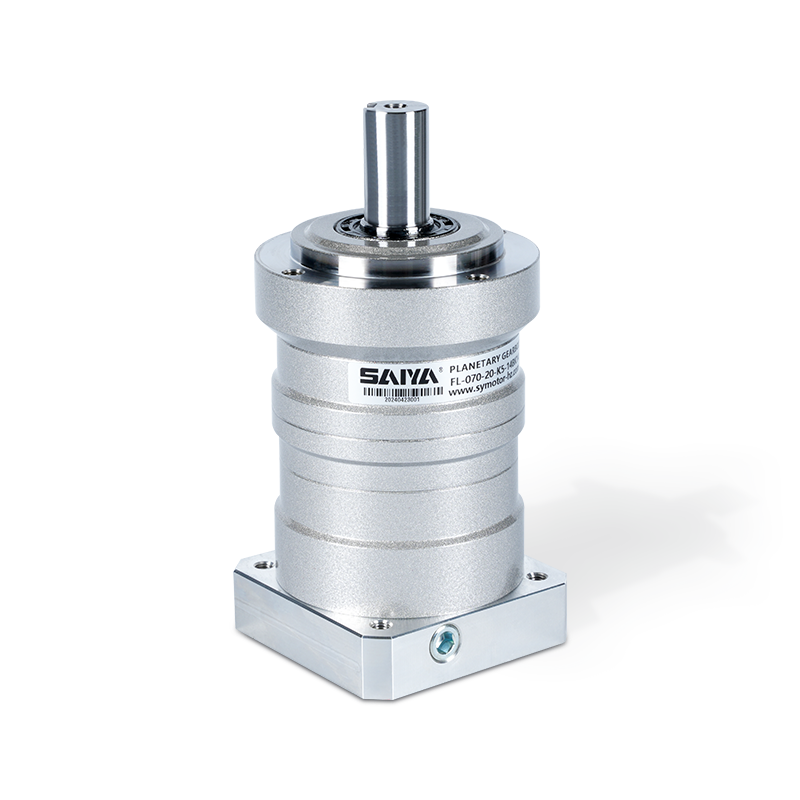

Spirális bolygó sebességváltó

FL sorozat 60 90 115 142 180 220 spirális bolygó sebességváltó

FL spirális sebességváltó sorozat/kör alakú karima kimenet/mérettartomány: 60-220 mm

Szint: 1-2 szint

Bemeneti tengely belső átmérője: 14-19MMA

Nincs korábbi cikk | KÖVETKEZŐ

+ Kapcsolat + Katalógus letöltése Termékvideó

ALKALMAZÁS TERÜLET

Egy csúcstechnológiás vállalat vagyunk, amely váltakozó áramú áttételes reduktormotorok, kis reduktoros motorok, szervo-specifikus bolygóműves reduktorok, egyenáramú kefe nélküli és kefe nélküli motorok, valamint egyéb termékek gyártásával és értékesítésével foglalkozik.

Logisztikai válogatás
Automatizált robotok
lézervágás
Hozzáférés -vezérlő kapu
Fotovoltaikus erőmű
Orvostechnikai eszközök
Agv

Termékleírás

Az FL sorozatú sebességváltók sokoldalú megoldásokat kínálnak az ipari alkalmazások széles skálájára, amely spirális sebességváltó -kialakítást, kerek karima -kimenetet és széles méretű méretű, 60–220 mm -ig. Ezek a sebességváltók olyan feladatokhoz alkalmasak, amelyek pontos és hatékony energiaátvitelt igényelnek egy kompakt térben.

Az FL sorozat figyelemre méltó jellemzője a bemeneti tengely átmérőjének 14-19 mm-es tartománya, amely különféle motoros konfigurációkat és teljesítménybemeneteket képes befogadni. Ez az alkalmazkodóképesség biztosítja a kompatibilitást a motortípusok széles skálájával, javítva a sebességváltók sokoldalúságát különböző ipari környezetben.

Kiváló minőségű anyagokból és precíziós gyártásból készült FL sorozat tartós és zökkenőmentesen működik. Ezenkívül kompakt kialakítása lehetővé teszi a meglévő rendszerekbe történő egyszerű telepítést és integrációt, rugalmasan alkalmazkodhat a különböző nyomatékhoz és sebességigényhez. Akár rendszerek, keverők vagy más gépek szállításakor használják, ezek a sebességváltók megbízható teljesítményt nyújtanak.

Fl-050			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Keret méret	Színpad	Hányados	Névleges kibocsátás nyomaték	Maximális kibocsátás nyomaték	Vészhelyzet Stop nyomaték	Névleges bemenet sebesség	Maximális bemenet sebesség	Megengedett sugárirányú terhelés	Megengedett tengelyirányú terhelés
Keret méret	Színpad	Hányados	[NM]	[NM]	[NM]	[fordulat]	[fordulat]	[N]	[N]
050	1 Egyetlen	3	6	12	30	4000	8000	240	270
		4	9	18	35	4000	8000	270	300
		5	9	18	35	4000	8000	290	330
		6	9	18	35	4000	8000	310	360
		7	9	18	35	4000	8000	320	380
		8	9	18	35	4000	8000	340	410
		9	6	12	30	4000	8000	350	430
		10	6	12	30	4000	8000	360	450
	2 Kettős	15	6	12	30	4000	8000	410	540
		16	9	18	35	4000	8000	420	550
		20	9	18	35	4000	8000	460	610
		25	9	18	35	4000	8000	490	640
		28	9	18	35	4000	8000	510	640
		30	6	12	30	4000	8000	520	640
		35	9	18	35	4000	8000	550	640
		40	9	18	35	4000	8000	570	640
		45	6	12	30	4000	8000	600	640
		50	9	18	35	4000	8000	620	640
		60	9	18	35	4000	8000	660	640
		70	9	18	35	4000	8000	690	640
		80	9	18	35	4000	8000	710	640
		90	6	12	30	4000	8000	710	640
		100	6	12	30	4000	8000	710	640

Fl-050			※ 8	※ 9	※ 10
Keret méret	Színpad	Hányados	Maximális sugárirányú terhelés	Maximális tengelyirányú terhelés	Súly	Pillanat -y -az tehetetlenség (≤φ8)	Pillanat -y -az tehetetlenség (≤φ14)
Keret méret	Színpad	Hányados	[N]	[N]	[kg]	[ kgcm² ]	[KGCM²]
050	1 Egyetlen	3	710	640	0.7	0.053	0.091
		4	710	640		0.041	0.079
		5	710	640		0.036	0.074
		6	710	640		0.034	0.072
		7	710	640		0.032	0.071
		8	710	640		0.031	0.070
		9	710	640		0.031	0.069
		10	710	640		0.030	0.069
	2 Kettős	15	710	640	0.8	0.035
		16	710	640		0.038
		20	710	640		0.034
		25	710	640		0.034
		28	710	640		0.038
		30	710	640		0.030
		35	710	640		0.034
		40	710	640		0.030
		45	710	640		0.034
		50	710	640		0.030
		60	710	640		0.030
		70	710	640		0.030	一
		80	710	640		0.030
		90	710	640		0.030	一
		100	710	640		0.030	一

1. névleges bemeneti sebességgel a szolgálati élettartam 20 000 óra.

2. A maximális nyomaték elindításakor és leállításakor.

3. A maximális nyomaték, amikor sokkot kap (akár 1000 -szer).

4. A maximális átlagos bemeneti sebesség.

5. A maximális pillanatnyi bemeneti sebesség.

6. Ezzel a terheléssel és a névleges bemeneti sebességgel a szolgálati élettartam 20 000 óra lesz. (A kimeneti tengely középpontjára, tengelyirányú terhelésnél alkalmazzák)

7. ezzel a terheléssel és a névleges bemeneti sebességgel a szolgálati élettartam 20 000 óra lesz. (Alkalmazva a kimeneti oldalcsapágyra. Radiális terhelés 0)

8. A reduktor által elfogadható maximális sugárirányú terhelés.

9. A reduktor által elfogadható maximális tengelyirányú terhelés.

10. A súly modellenként kissé eltérhet.

Fl-070			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Keret méret	Színpad	Hányados	Névleges kibocsátás nyomaték	Maximális kibocsátás nyomaték	Vészhelyzet Stop nyomaték	Névleges bemenet sebesség	Maximális bemenet sebesség	Megengedett sugárirányú terhelés	Megengedett tengelyirányú terhelés
			[NM]	[NM]	[NM]	[fordulat]	[fordulat]	[N]	[N]
070	1 Egyetlen	3	18	35	80	3000	6000	430	310
		4	27	50	100	3000	6000	470	360
		5	27	50	100	3000	6000	510	390
		6	27	50	100	3000	6000	540	430
		7	27	50	100	3000	6000	570	460
		8	27	50	100	3000	6000	600	480
		9	18	35	80	3000	6000	620	510
		10	18	35	80	3000	6000	640	530
	2 Kettős	15	18	35	80	3000	6000	740	630
		16	27	50	100	3000	6000	750	650
		20	27	50	100	3000	6000	810	720
		25	27	50	100	3000	6000	870	790
		28	27	50	100	3000	6000	910	830
		30	18	35	80	3000	6000	930	860
		35	27	50	100	3000	6000	980	920
		40	27	50	100	3000	6000	1000	970
		45	18	35	80	3000	6000	1100	1000
		50	27	50	100	3000	6000	1100	1100
		60	27	50	100	3000	6000	1200	1100
		70	27	50	100	3000	6000	1200	1100
		80	27	50	100	3000	6000	1200	1100
		90	18	35	80	3000	6000	1200	1100
		100	18	35	80	3000	6000	1200	1100

Fl-070			※ 8	※ 9	※ 10
Keret méret	Színpad	Hányados	Maximális sugárirányú terhelés	Maximális tengelyirányú terhelés	Súly	Pillanat -y -az tehetetlenség (≤φ8)	Pillanat -y -az tehetetlenség (≤φ14)	Pillanat -y -az tehetetlenség (≤φ19)
			[N]	[N]	[kg]	[KGCM²]	[KGCM²]	[KGCM²]
070	1 Egyetlen	3	1200	1100	1.5	0.14	0.22	0.43
		4	1200	1100		0.095	0.17	0.38
		5	1200	1100		0.077	0.16	0.36
		6	1200	1100		0.068	0.15	0.36
		7	1200	1100		0.062	0.14	0.35
		8	1200	1100		0.059	0.14	0.35
		9	1200	1100		0.057	0.14	0.34
		10	1200	1100		0.056	0.14	0.34
	2 Kettős	15	1200	1100	1.7	0.055	0.14
		16	1200	1100		0.057	0.14	一
		20	1200	1100		0.054	0.13
		25	1200	1100		0.053	0.13
		28	1200	1100		0.055	0.14
		30	1200	1100		0.049	0.13	一
		35	1200	1100		0.053	0.13	一
		40	1200	1100		0.049	0.13
		45	1200	1100		0.053	0.13
		50	1200	1100		0.049	0.13
		60	1200	1100		0.049	0.13	一
		70	1200	1100		0.049	0.13	一
		80	1200	1100		0.049	0.13
		90	1200	1100		0.049	0.13
		100	1200	1100		0.049	0.13

1. névleges bemeneti sebességgel a szolgálati élettartam 20 000 óra.

2. A maximális nyomaték elindításakor és leállításakor.

3. A maximális nyomaték, amikor sokkot kap (akár 1000 -szer).

4. A maximális átlagos bemeneti sebesség.

5. A maximális pillanatnyi bemeneti sebesség.

6. Ezzel a terheléssel és a névleges bemeneti sebességgel a szolgálati élettartam 20 000 óra lesz. (A kimeneti tengely középpontjára, tengelyirányú terhelésnél alkalmazzák)

7. ezzel a terheléssel és a névleges bemeneti sebességgel a szolgálati élettartam 20 000 óra lesz. (Alkalmazva a kimeneti oldalcsapágyra. Radiális terhelés 0)

8. A reduktor által elfogadható maximális sugárirányú terhelés.

9. A reduktor által elfogadható maximális tengelyirányú terhelés.

10. A súly modellenként kissé eltérhet.

Fl-090			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Keret méret	Színpad	Hányados	Névleges kibocsátás nyomaték	Maximális kibocsátás nyomaték	Vészhelyzet Stop nyomaték	Névleges bemenet sebesség	Maximális bemenet sebesség	Megengedett sugárirányú terhelés	Megengedett tengelyirányú terhelés
Keret méret	Színpad	Hányados	[NM]	[NM]	[NM]	[ fordulat]	[fordulat]	[N]	[N]
090	1 Egyetlen	3	50	80	200	3000	6000	810	930
		4	75	125	250	3000	6000	890	1100
		5	75	125	250	3000	6000	960	1200
		6	75	125	250	3000	6000	1000	1300
		7	75	125	250	3000	6000	1100	1300
		8	75	125	250	3000	6000	1100	1400
		9	50	80	200	3000	6000	1200	1500
		10	50	80	200	3000	6000	1200	1600
	2 Kettős	15	50	80	200	3000	6000	1400	1900
		16	75	125	250	3000	6000	1400	1900
		20	75	125	250	3000	6000	1500	2100
		25	75	125	250	3000	6000	1600	2200
		28	75	125	250	3000	6000	1700	2200
		30	50	80	200	3000	6000	1700	2200
		35	75	125	250	3000	6000	1800	2200
		40	75	125	250	3000	6000	1900	2200
		45	50	80	200	3000	6000	2000	2200
		50	75	125	250	3000	6000	2100	2200
		60	75	125	250	3000	6000	2200	2200
		70	75	125	250	3000	6000	2300	2200
		80	75	125	250	3000	6000	2400	2200
		90	50	80	200	3000	6000	2400	2200
		100	50	80	200	3000	6000	2400	2200

Fl-090			※ 8	※ 9	※ 10
Keret méret	Színpad	Hányados	Maximális sugárirányú terhelés	Maximális tengelyirányú terhelés	Súly	Pillanat -y -az tehetetlenség (≤φ8)	Pillanat -y -az tehetetlenség (≤φ14)	Pillanat -y -az tehetetlenség (≤φ19)	Pillanat -y -az tehetetlenség (≤ 28)
			[N]	[N]	[kg]	[KGCM² ]	[KGCM² ]	[KGCM² ]	[ kgcm² ]
090	1 Egyetlen	3	2400	2200	3.5		0.72	1.2	3.2
		4	2400	2200		一	0.49	0.95	3.0
		5	2400	2200			0.40	0.86	2.9
		6	2400	2200		一	0.36	0.82	2.8
		7	2400	2200			0.32	0.79	2.8
		8	2400	2200		一	0.31	0.77	2.8
		9	2400	2200		一	0.29	0.76	2.8
		10	2400	2200			0.29	0.75	2.8
	2 段 Kettős	15	2400	2200	4	0.13	0.28	0.72
		16	2400	2200		0.15	0.30	0.74
		20	2400	2200		0.13	0.28	0.72
		25	2400	2200		0.12	0.28	0.71	一
		28	2400	2200		0.14	0.29	0.73
		30	2400	2200		0.10	0.25	0.70	一
		35	2400	2200		0.12	0.27	0.71
		40	2400	2200		0.099	0.25	0.70
		45	2400	2200		0.12	0.27	0.71
		50	2400	2200		0.098	0.25	0.69
		60	2400	2200		0.098	0.25	0.69	一
		70	2400	2200		0.097	0.25	0.69	一
		80	2400	2200		0.097	0.25	0.69
		90	2400	2200		0.097	0.25	0.69	一
		100	2400	2200		0.097	0.25	0.69	一

1. névleges bemeneti sebességgel a szolgálati élettartam 20 000 óra.

2. A maximális nyomaték elindításakor és leállításakor.

3. A maximális nyomaték, amikor sokkot kap (akár 1000 -szer).

4. A maximális átlagos bemeneti sebesség.

5. A maximális pillanatnyi bemeneti sebesség.

6. Ezzel a terheléssel és a névleges bemeneti sebességgel a szolgálati élettartam 20 000 óra lesz. (A kimeneti tengely középpontjára, tengelyirányú terhelésnél alkalmazzák)

7. ezzel a terheléssel és a névleges bemeneti sebességgel a szolgálati élettartam 20 000 óra lesz. (Alkalmazva a kimeneti oldalcsapágyra. Radiális terhelés 0)

8. A reduktor által elfogadható maximális sugárirányú terhelés.

9. A reduktor által elfogadható maximális tengelyirányú terhelés.

10. A súly modellenként kissé eltérhet.

Fl-0120			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Keret méret	Színpad	Hányados	Névleges kimeneti nyomaték	Maximális kibocsátás nyomaték	Vészhelyzet Stop nyomaték	Névleges bemenet sebesség	Maximális bemenet sebesség	Megengedett sugárirányú terhelés	Megengedett tengelyirányú terhelés
Keret méret	Színpad	Hányados	[NM]	[NM]	[NM]	[ fordulat]	[fordulat]	[N]	[N]
120	1 Egyetlen	3	120	225	500	3000	6000	1300	1500
		4	120	330	625	3000	6000	1500	1700
		5	180	330	625	3000	6000	1600	1900
		6	180	330	625	3000	6000	1700	2000
		7	180	330	625	3000	6000	1800	2100
		8	180	330	625	3000	6000	1900	2300
		9	120	225	500	3000	6000	1900	2400
		10	120	225	500	3000	6000	2000	2500
	2 Kettős	15	120	225	500	3000	6000	2300	3000
		16	180	330	625	3000	6000	2300	3100
		20	180	330	625	3000	6000	2500	3400
		25	180	330	625	3000	6000	2700	3700
		28	180	330	625	3000	6000	2800	3900
		30	120	225	500	3000	6000	2900	3900
		35	180	330	625	3000	6000	3000	3900
		40	180	330	625	3000	6000	3200	3900
		45	120	225	500	3000	6000	3300	3900
		50	180	330	625	3000	6000	3400	3900
		60	180	330	625	3000	6000	3600	3900
		70	180	330	625	3000	6000	3800	3900
		80	180	330	625	3000	6000	4000	3900
		90	120	225	500	3000	6000	4200	3900
		100	120	225	500	3000	6000	4300	3900

Fl-0120			※ 8	※ 9	※ 9
Keret méret	Színpad	Hányados	Maximális sugárirányú terhelés	Maximális tengelyirányú terhelés	Súly	Pillanat -y -az tehetetlenség (≤φ14)	Pillanat -y -az tehetetlenség (≤φ19)	Pillanat -y -az tehetetlenség (≤ 28)	Pillanat -y -az tehetetlenség (≤ 38)
			[N]	[N]	[kg]	[KGCM²]	[ kgcm² ]	[KGCM² ]	[KGCM²]
120	1 Egyetlen	3	4300	3900	7.8	一	3.3	5.3	13
		4	4300	3900			2.0	4.1	12
		5	4300	3900			1.6	3.6	11
		6	4300	3900			1.3	3.3	11
		7	4300	3900		一	1.1	3.2	11
		8	4300	3900		一	1.0	3.1	11
		9	4300	3900		一	0.98	3.0	11
		10	4300	3900			0.95	3.0	11
	2 Kettős	15	4300	3900	8.7	0.43	0.86	2.8
		16	4300	3900		0.48	0.92	2.9
		20	4300	3900		0.40	0.83	2.8	一
		25	4300	3900		0.38	0.82	2.8
		28	4300	3900		0.44	0.88	2.8	一
		30	4300	3900		0.29	0.74	2.7
		35	4300	3900		0.37	0.81	2.7	一
		40	4300	3900		0.28	0.73	2.7
		45	4300	3900		0.37	0.80	2.7
		50	4300	3900		0.28	0.73	2.7	一
		60	4300	3900		0.28	0.73	2.7	一
		70	4300	3900		0.28	0.73	2.7	一
		80	4300	3900		0.28	0.73	2.7	一
		90	4300	3900		0.27	0.73	2.7	一
		100	4300	3900		0.27	0.73	2.7	一

1. névleges bemeneti sebességgel a szolgálati élettartam 20 000 óra.

2. A maximális nyomaték elindításakor és leállításakor.

3. A maximális nyomaték, amikor sokkot kap (akár 1000 -szer).

4. A maximális átlagos bemeneti sebesség.

5. A maximális pillanatnyi bemeneti sebesség.

6. Ezzel a terheléssel és a névleges bemeneti sebességgel a szolgálati élettartam 20 000 óra lesz. (A kimeneti tengely középpontjára, tengelyirányú terhelésnél alkalmazzák)

7. ezzel a terheléssel és a névleges bemeneti sebességgel a szolgálati élettartam 20 000 óra lesz. (Alkalmazva a kimeneti oldalcsapágyra. Radiális terhelés 0)

8. A reduktor által elfogadható maximális sugárirányú terhelés.

9. A reduktor által elfogadható maximális tengelyirányú terhelés.

10. A súly modellenként kissé eltérhet.

FL-155			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Keret méret	Színpad	Hányados	Névleges kibocsátás nyomaték	Maximális kibocsátás nyomaték	Vészhelyzet Stop nyomaték	Névleges bemenet sebesség	Maximális bemenet sebesség	Megengedett sugárirányú terhelés	Megengedett tengelyirányú terhelés
Keret méret	Színpad	Hányados	[NM]	[NM]	[NM]	[fordulat]	[fordulat]	[N]	[N]
155	1 Egyetlen	3	240	470	1000	2000	4000	3200	2400
		4	240	700	1250	2000	4000	3500	2700
		5	360	700	1250	2000	4000	3800	3000
		6	360	700	1250	2000	4000	4000	3300
		7	360	700	1250	2000	4000	4200	3500
		8	360	700	1250	2000	4000	4400	3700
		9	240	470	1000	2000	4000	4600	3900
		10	240	470	1000	2000	4000	4700	4100
	2 Kettős	15	240	470	1000	2000	4000	5400	4900
		16	360	700	1250	2000	4000	5500	5000
		20	360	700	1250	2000	4000	6000	5500
		25	360	700	1250	2000	4000	6400	6100
		28	360	700	1250	2000	4000	6700	6400
		30	240	470	1000	2000	4000	6800	6600
		35	360	700	1250	2000	4000	7200	7000
		40	360	700	1250	2000	4000	7500	7500
		45	240	470	1000	2000	4000	7800	7900
		50	360	700	1250	2000	4000	8100	8200
		60	360	700	1250	2000	4000	8600	8200
		70	360	700	1250	2000	4000	9100	8200
		80	360	700	1250	2000	4000	9100	8200
		90	240	470	1000	2000	4000	9100	8200
		100	240	470	1000	2000	4000	9100	8200

FL-155			※ 8	※ 9	※ 10
Keret méret	Színpad	Hányados	Maximális sugárirányú terhelés	Maximális tengelyirányú terhelés	Súly	Pillanat -y -az tehetetlenség (≤φ19)	Pillanat -y -az tehetetlenség (≤ 28)	Pillanat -y -az tehetetlenség (≤ 38)	Pillanat -y -az tehetetlenség (≤ 48)
			[N]	[N]	[kg]	[ kgcm² ]	[KGCM² ]	[KGCM²]	[KGCM² ]
155	1 Egyetlen	3	9100	8200	16	一	12	20	42
		4	9100	8200			7.5	15	37
		5	9100	8200			5.8	14	36
		6	9100	8200			4.9	13	35
		7	9100	8200			4.1	12	34
		8	9100	8200		一	3.8	12	34
		9	9100	8200		一	3.6	11	34
		10	9100	8200			3.5	11	34
	2 Kettős	15	9100	8200	18	1.3	3.2	11
		16	9100	8200		1.5	3.5	11	一
		20	9100	8200		1.2	3.1	11	一
		25	9100	8200		1.1	3.1	11	一
		28	9100	8200		1.4	3.3	11	一
		30	9100	8200		0.85	2.8	10
		35	9100	8200		1.1	3.1	11	一
		40	9100	8200		0.83	2.8	10
		45	9100	8200		1.1	3.0	11	一
		50	9100	8200		0.81	2.8	10	一
		60	9100	8200		0.81	2.8	10	一
		70	9100	8200		0.80	2.8	10
		80	9100	8200		0.80	2.8	10	一
		90	9100	8200		0.80	2.8	10	一
		100	9100	8200		0.80	2.8	10	一

1. névleges bemeneti sebességgel a szolgálati élettartam 20 000 óra.

2. A maximális nyomaték elindításakor és leállításakor.

3. A maximális nyomaték, amikor sokkot kap (akár 1000 -szer).

4. A maximális átlagos bemeneti sebesség.

5. A maximális pillanatnyi bemeneti sebesség.

6. Ezzel a terheléssel és a névleges bemeneti sebességgel a szolgálati élettartam 20 000 óra lesz. (A kimeneti tengely középpontjára, tengelyirányú terhelésnél alkalmazzák)

7. ezzel a terheléssel és a névleges bemeneti sebességgel a szolgálati élettartam 20 000 óra lesz. (Alkalmazva a kimeneti oldalcsapágyra. Radiális terhelés 0)

8. A reduktor által elfogadható maximális sugárirányú terhelés.

9. A reduktor által elfogadható maximális tengelyirányú terhelés.

10. A súly modellenként kissé eltérhet.

FL-205			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Keret méret	Színpad	Hányados	Névleges kibocsátás nyomaték	Maximális kibocsátás nyomaték	Vészhelyzet Stop nyomaték	Névleges bemenet sebesség	Maximális bemenet sebesség	Megengedett sugárirányú terhelés	Megengedett tengelyirányú terhelés
Keret méret	Színpad	Hányados	[NM]	[NM]	[NM]	[fordulat]	[fordulat]	[N]	[N]
205	1 Egyetlen	3	500	970	2200	1500	3000	5600	4300
		4	750	1400	2750	1500	3000	6200	4900
		5	750	1400	2750	1500	3000	6700	5400
		6	750	1400	2750	1500	3000	7100	5800
		7	750	1400	2750	1500	3000	7400	6300
		8	750	1400	2750	1500	3000	7800	6600
		9	500	970	2200	1500	3000	8100	7000
		10	500	970	2200	1500	3000	8400	7300
	2 Kettős	15	500	970	2200	1500	3000	9600	8700
		16	750	1400	2750	1500	3000	9800	8900
		20	750	1400	2750	1500	3000	11000	9900
		25	750	1400	2750	1500	3000	11000	11000
		28	750	1400	2750	1500	3000	12000	11000
		30	500	970	2200	1500	3000	12000	12000
		35	750	1400	2750	1500	3000	13000	13000
		40	750	1400	2750	1500	3000	13000	13000
		45	500	970	2200	1500	3000	14000	14000
		50	750	1400	2750	1500	3000	14000	14000
		60	750	1400	2750	1500	3000	15000	14000
		70	750	1400	2750	1500	3000	15000	14000
		80	750	1400	2750	1500	3000	15000	14000
		90	500	970	2200	1500	3000	15000	14000
		100	500	970	2200	1500	3000	15000	14000

FL-205			※ 8	※ 9	※ 9
Keret méret	Színpad	Hányados	Maximális sugárirányú terhelés	Maximális tengelyirányú terhelés	Súly	Pillanat -y -az tehetetlenség (≤ 28)	Pillanat -y -az tehetetlenség (≤ 38)	Pillanat -y -az tehetetlenség (≤ 48)	Pillanat ofinertia (≤ 65)
			[N]	[N]	[kg]	[KGCM²]	[KGCM²]	[KGCM²]	[KGCM² ]
205	1 Egyetlen	3	15000	14000	39	一	44	66	130
		4	15000	14000			28	50	110
		5	15000	14000			22	44	100
		6	15000	14000			18	41	100
		7	15000	14000		一	16	38	99
		8	15000	14000			15	37	97
		9	15000	14000			14	36	97
		10	15000	14000			14	36	96
	2 Kettős	15	15000	14000	40	4.7	12	34
		16	15000	14000		5.4	13	35	一
		20	15000	14000		4.4	12	34	一
		25	15000	14000		4.2	12	34
		28	15000	14000		4.9	13	35
		30	15000	14000		3.2	11	33
		35	15000	14000		4.1	12	34
		40	15000	14000		3.2	11	33
		45	15000	14000		4.0	12	34	一
		50	15000	14000		3.1	11	33
		60	15000	14000		3.1	11	33
		70	15000	14000		3.1	11	33
		80	15000	14000		3.1	11	33	一
		90	15000	14000		3.1	11	33	一
		100	15000	14000		3.1	11	33	一

1. névleges bemeneti sebességgel a szolgálati élettartam 20 000 óra.

2. A maximális nyomaték elindításakor és leállításakor.

3. A maximális nyomaték, amikor sokkot kap (akár 1000 -szer).

4. A maximális átlagos bemeneti sebesség.

5. A maximális pillanatnyi bemeneti sebesség.

6. Ezzel a terheléssel és a névleges bemeneti sebességgel a szolgálati élettartam 20 000 óra lesz. (A kimeneti tengely középpontjára, tengelyirányú terhelésnél alkalmazzák)

7. ezzel a terheléssel és a névleges bemeneti sebességgel a szolgálati élettartam 20 000 óra lesz. (Alkalmazva a kimeneti oldalcsapágyra. Radiális terhelés 0)

8. A reduktor által elfogadható maximális sugárirányú terhelés.

9. A reduktor által elfogadható maximális tengelyirányú terhelés.

10. A súly modellenként kissé eltérhet.

FL-235			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Keret méret	Színpad	Hányados	Névleges kibocsátás nyomaték	Maximális kibocsátás nyomaték	Vészhelyzet Stop nyomaték	Névleges bemenet sebesség	Maximális bemenet sebesség	Megengedett sugárirányú terhelés	Megengedett tengelyirányú terhelés
Keret méret	Színpad	Hányados	[NM]	[NM]	[NM]	[fordulat]	[fordulat]	[N]	[N]
235	1 Egyetlen	3	1000	1600	4000	1000	2000	5800	6400
		4	1500	2300	5000	1000	2000	6400	7200
		5	1500	2300	5000	1000	2000	6900	7900
		6	1500	2300	5000	1000	2000	7300	8600
		7	1500	2300	5000	1000	2000	7700	9200
		8	1500	2200	5000	1000	2000	8000	9700
		9	1000	1900	4000	1000	2000	8400	10000
		10	1000	1600	4000	1000	2000	8700	11000
	2 Kettős	15	1000	1600	4000	1000	2000	9900	13000
		16	1500	2300	5000	1000	2000	10000	13000
		20	1500	2300	5000	1000	2000	11000	14000
		25	1500	2300	5000	1000	2000	12000	14000
		28	1500	2300	5000	1000	2000	12000	14000
		30	1000	1600	4000	1000	2000	13000	14000
		35	1500	2300	5000	1000	2000	13000	14000
		40	1500	2300	5000	1000	2000	14000	14000
		45	1000	1300	4000	1000	2000	14000	14000
		50	1500	2300	5000	1000	2000	15000	14000
		60	1500	2300	5000	1000	2000	15000	14000
		70	1500	2300	5000	1000	2000	15000	14000
		80	1500	1800	5000	1000	2000	15000	14000
		90	1000	1300	4000	1000	2000	15000	14000
		100	1000	1200	4000	1000	2000	15000	14000

FL-235			※ 8	※ 9	※ 10
Keret méret	Színpad	Hányados	Maximális sugárirányú terhelés	Maximális tengelyirányú terhelés	Súly	Pillanat -y -az tehetetlenség (≤ 38)	Pillanat -y -az tehetetlenség (≤ 48)	Pillanat -y -az tehetetlenség (≤ 65)
			[N]	[N]	[kg]	[KGCM² ]	[KGCM² ]	[KGCM² ]
235	1 Egyetlen	3	15000	14000	55	一	90	150
		4	15000	14000		一	62	120
		5	15000	14000			52	110
		6	15000	14000			47	110
		7	15000	14000		一	42	100
		8	15000	14000			40	100
		9	15000	14000		一	39	99
		10	15000	14000			38	98
	2 Kettős	15	15000	14000	57	14	36
		16	15000	14000		16	37
		20	15000	14000		14	35
		25	15000	14000		14	35	一
		28	15000	14000		15	36	一
		30	15000	14000		12	34
		35	15000	14000		13	35
		40	15000	14000		12	33
		45	15000	14000		13	35	一
		50	15000	14000		12	33
		60	15000	14000		12	33
		70	15000	14000		12	33
		80	15000	14000		12	33
		90	15000	14000		12	33
		100	15000	14000		12	33	一

1. névleges bemeneti sebességgel a szolgálati élettartam 20 000 óra.

2. A maximális nyomaték elindításakor és leállításakor.

3. A maximális nyomaték, amikor sokkot kap (akár 1000 -szer).

4. A maximális átlagos bemeneti sebesség.

5. A maximális pillanatnyi bemeneti sebesség.

6. Ezzel a terheléssel és a névleges bemeneti sebességgel a szolgálati élettartam 20 000 óra lesz. (A kimeneti tengely középpontjára, tengelyirányú terhelésnél alkalmazzák)

7. ezzel a terheléssel és a névleges bemeneti sebességgel a szolgálati élettartam 20 000 óra lesz. (Alkalmazva a kimeneti oldalcsapágyra. Radiális terhelés 0)

8. A reduktor által elfogadható maximális sugárirányú terhelés.

9. A reduktor által elfogadható maximális tengelyirányú terhelés.

10. A súly modellenként kissé eltérhet.

+ A részletes termékparaméterek megértése

Kapcsolat

Rólunk

Zhejiang Saiya Intelligent Manufacturing Co., Ltd.

Zhejiang Saiya Intelligent Manufacturing Co., Ltd. 2009-ben alakult, 15 éves iparági felhalmozódással, amely egy csúcstechnológiás vállalkozás, amely mikro váltakozó áramú hajtóműves motorok, kis váltakozó áramú hajtóműves motorok, kefés egyenáramú hajtóműves motorok, BLDC kefe nélküli egyenáramú hajtóműves motorok, precíziós bolygókerekes sebességváltók és motorhengerek gyártására és értékesítésére specializálódott... stb. Mi vagyunk Kínai nagykereskedelem FL sorozat 60 90 115 142 180 220 spirális bolygó sebességváltó Beszállítók és OEM/ODM FL sorozat 60 90 115 142 180 220 spirális bolygó sebességváltó Gyártók, Saiya motorokat és sebességváltókat széles körben használják ipari robotokban, intelligens logisztikában, új energiatermelő gépekben, AGV robotokban és más fejlett területeken. Ezenkívül kritikus szerepet játszanak az élelmiszer-feldolgozásban, a csomagolásban, a textiliparban, az elektronikában, az orvosi berendezésekben és a speciális gépekben, költséghatékony és differenciált megoldásokat kínálva a különféle iparágak számára. A differenciálódás és a költséghatékonyság terén meglévő előnyeink fokozása érdekében saját kereskedelmi vállalatunk, a Hangzhou Saiya Transmission Equipment Co., LTD található Hangzhouban, Zhejiangban, Sanghaj és Ningbo kikötők közelében, amely a belföldi és külföldi üzletágat kezeli, a közvetlen értékesítéssel és a disztribúcióval kombinálva globális disztribúciót és ügyfélszolgálatot biztosít, kiváló minőségű, gazdaságos és megbízható megoldást nyújtva minden ügyfelünknek.

Vállalati kultúra

Hiteles Megbízható
A minőség természetesen kiemelkedik.

Alapértékek: Önfejlesztés és másokról való gondoskodás.

Látomás:Váljon szervizszakértővé az intelligens átvitel területén.

Küldetésünk:Kiváló minőségű szolgáltatásokat nyújtani és értéket teremteni az ügyfelek számára.

Szolgáltatási filozófia:Minden alkalmazott anyagi és lelki boldogságának megteremtése, valamint az emberi társadalom fejlődéséhez és haladásához való hozzájárulás.

2009
Létesítmény
80+
Személyzet
5+
gyártósor

Hír

A hajtóműmotor nyomatékának kiszámítása: lépésről lépésre mérnökök számára
22 Mar, 2026
A forgatónyomaték az alapvető specifikáció a hajtóműves motorok kiválasztásánál, és ez az a specifikáció is, amelyet leggyakrabban kitalálnak, tetszőlegesen felkerekítenek, vagy ellenőrzés nélkül á...
TOVÁBBI INFORMÁCIÓK
Kefe nélküli és szálcsiszolt egyenáramú motorok: Gyakorlati összehasonlítás mérnökök és beszerzési csapatok számára
15 Mar, 2026
Kefe nélküli DC (BLDC) motorok és szálcsiszolt egyenáramú motorok mindkettő állandó mágneses egyenáramú motor, és ugyanaz az alapvető céljuk: elektromos energiát forgó me...
TOVÁBBI INFORMÁCIÓK
Milyen motorokat használnak az AGV-rendszerekben, és hogyan válasszuk ki a megfelelő AGV-hajtómotort?
08 Mar, 2026
A hajtómotor a legkritikusabb elektromechanikus alkatrész az autonóm irányított járművekben (AGV). Meghatározza, hogy az AGV hogyan gyorsul, milyen pontosan pozícionálja magát, mekkora hasznos terh...
TOVÁBBI INFORMÁCIÓK

ELÉRHETŐSÉGEK

TEL: 0086-0571-86951513/86951543
Fax: 0086-571-86040769
Email: [email protected] / [email protected] / [email protected]
Hivatal: Hangzhou Saiya Transmisson Equipment Co.,Ltd
Iroda címe: 2201 szoba, Wanyin épület, Hangzhou város, Zhejiang tartomány
Gyár: Zhejiang Saiya Intelligent Manufacturing Co., Ltd.
Gyári cím: No.35 Épület, Zhongnan High-Tech Yunhe Zhigu Ipari Park, Xinan város, Deqing megye, Huzhou város, Zhejiang, Kína

GYORS LINK

TERMÉK

Ha érdekel
Termékeinkben,
Kérjük, forduljon hozzánk

Szerzői jog © Zhejiang Saiya Intelligent Manufacturing Co., Ltd. Minden jog fenntartva. Nagykereskedelem FL sorozat 60 90 115 142 180 220 spirális bolygó sebességváltó Gyártók

Alkalmazási ágazat

Webmenü

Termékkeresés

Nyelv

Részesedés

Kilépési menü

Spirális bolygó sebességváltó Beszállítók

FL sorozat 60 90 115 142 180 220 spirális bolygó sebességváltó

Termékleírás

1. névleges bemeneti sebességgel a szolgálati élettartam 20 000 óra.

2. A maximális nyomaték elindításakor és leállításakor.

3. A maximális nyomaték, amikor sokkot kap (akár 1000 -szer).

4. A maximális átlagos bemeneti sebesség.

5. A maximális pillanatnyi bemeneti sebesség.

6. Ezzel a terheléssel és a névleges bemeneti sebességgel a szolgálati élettartam 20 000 óra lesz. (A kimeneti tengely középpontjára, tengelyirányú terhelésnél alkalmazzák)

7. ezzel a terheléssel és a névleges bemeneti sebességgel a szolgálati élettartam 20 000 óra lesz. (Alkalmazva a kimeneti oldalcsapágyra. Radiális terhelés 0)

8. A reduktor által elfogadható maximális sugárirányú terhelés.

9. A reduktor által elfogadható maximális tengelyirányú terhelés.

10. A súly modellenként kissé eltérhet.

1. névleges bemeneti sebességgel a szolgálati élettartam 20 000 óra.

2. A maximális nyomaték elindításakor és leállításakor.

3. A maximális nyomaték, amikor sokkot kap (akár 1000 -szer).

4. A maximális átlagos bemeneti sebesség.

5. A maximális pillanatnyi bemeneti sebesség.

6. Ezzel a terheléssel és a névleges bemeneti sebességgel a szolgálati élettartam 20 000 óra lesz. (A kimeneti tengely középpontjára, tengelyirányú terhelésnél alkalmazzák)

7. ezzel a terheléssel és a névleges bemeneti sebességgel a szolgálati élettartam 20 000 óra lesz. (Alkalmazva a kimeneti oldalcsapágyra. Radiális terhelés 0)

8. A reduktor által elfogadható maximális sugárirányú terhelés.

9. A reduktor által elfogadható maximális tengelyirányú terhelés.

10. A súly modellenként kissé eltérhet.

1. névleges bemeneti sebességgel a szolgálati élettartam 20 000 óra.

2. A maximális nyomaték elindításakor és leállításakor.

3. A maximális nyomaték, amikor sokkot kap (akár 1000 -szer).

4. A maximális átlagos bemeneti sebesség.

5. A maximális pillanatnyi bemeneti sebesség.

6. Ezzel a terheléssel és a névleges bemeneti sebességgel a szolgálati élettartam 20 000 óra lesz. (A kimeneti tengely középpontjára, tengelyirányú terhelésnél alkalmazzák)

7. ezzel a terheléssel és a névleges bemeneti sebességgel a szolgálati élettartam 20 000 óra lesz. (Alkalmazva a kimeneti oldalcsapágyra. Radiális terhelés 0)

8. A reduktor által elfogadható maximális sugárirányú terhelés.

9. A reduktor által elfogadható maximális tengelyirányú terhelés.

10. A súly modellenként kissé eltérhet.

1. névleges bemeneti sebességgel a szolgálati élettartam 20 000 óra.

2. A maximális nyomaték elindításakor és leállításakor.

3. A maximális nyomaték, amikor sokkot kap (akár 1000 -szer).

4. A maximális átlagos bemeneti sebesség.

5. A maximális pillanatnyi bemeneti sebesség.

6. Ezzel a terheléssel és a névleges bemeneti sebességgel a szolgálati élettartam 20 000 óra lesz. (A kimeneti tengely középpontjára, tengelyirányú terhelésnél alkalmazzák)

7. ezzel a terheléssel és a névleges bemeneti sebességgel a szolgálati élettartam 20 000 óra lesz. (Alkalmazva a kimeneti oldalcsapágyra. Radiális terhelés 0)

8. A reduktor által elfogadható maximális sugárirányú terhelés.

9. A reduktor által elfogadható maximális tengelyirányú terhelés.

10. A súly modellenként kissé eltérhet.

1. névleges bemeneti sebességgel a szolgálati élettartam 20 000 óra.

2. A maximális nyomaték elindításakor és leállításakor.

3. A maximális nyomaték, amikor sokkot kap (akár 1000 -szer).

4. A maximális átlagos bemeneti sebesség.

5. A maximális pillanatnyi bemeneti sebesség.

6. Ezzel a terheléssel és a névleges bemeneti sebességgel a szolgálati élettartam 20 000 óra lesz. (A kimeneti tengely középpontjára, tengelyirányú terhelésnél alkalmazzák)

7. ezzel a terheléssel és a névleges bemeneti sebességgel a szolgálati élettartam 20 000 óra lesz. (Alkalmazva a kimeneti oldalcsapágyra. Radiális terhelés 0)

8. A reduktor által elfogadható maximális sugárirányú terhelés.

9. A reduktor által elfogadható maximális tengelyirányú terhelés.

10. A súly modellenként kissé eltérhet.

1. névleges bemeneti sebességgel a szolgálati élettartam 20 000 óra.

2. A maximális nyomaték elindításakor és leállításakor.

3. A maximális nyomaték, amikor sokkot kap (akár 1000 -szer).

4. A maximális átlagos bemeneti sebesség.

5. A maximális pillanatnyi bemeneti sebesség.

6. Ezzel a terheléssel és a névleges bemeneti sebességgel a szolgálati élettartam 20 000 óra lesz. (A kimeneti tengely középpontjára, tengelyirányú terhelésnél alkalmazzák)

7. ezzel a terheléssel és a névleges bemeneti sebességgel a szolgálati élettartam 20 000 óra lesz. (Alkalmazva a kimeneti oldalcsapágyra. Radiális terhelés 0)

8. A reduktor által elfogadható maximális sugárirányú terhelés.

9. A reduktor által elfogadható maximális tengelyirányú terhelés.

10. A súly modellenként kissé eltérhet.

1. névleges bemeneti sebességgel a szolgálati élettartam 20 000 óra.

2. A maximális nyomaték elindításakor és leállításakor.

3. A maximális nyomaték, amikor sokkot kap (akár 1000 -szer).

4. A maximális átlagos bemeneti sebesség.

5. A maximális pillanatnyi bemeneti sebesség.

6. Ezzel a terheléssel és a névleges bemeneti sebességgel a szolgálati élettartam 20 000 óra lesz. (A kimeneti tengely középpontjára, tengelyirányú terhelésnél alkalmazzák)

7. ezzel a terheléssel és a névleges bemeneti sebességgel a szolgálati élettartam 20 000 óra lesz. (Alkalmazva a kimeneti oldalcsapágyra. Radiális terhelés 0)

8. A reduktor által elfogadható maximális sugárirányú terhelés.

9. A reduktor által elfogadható maximális tengelyirányú terhelés.

10. A súly modellenként kissé eltérhet.

Vállalati kultúra

Hiteles Megbízható
A minőség természetesen kiemelkedik.

Ha érdekel
Termékeinkben,
Kérjük, forduljon hozzánk
