Spirális bolygó sebességváltó

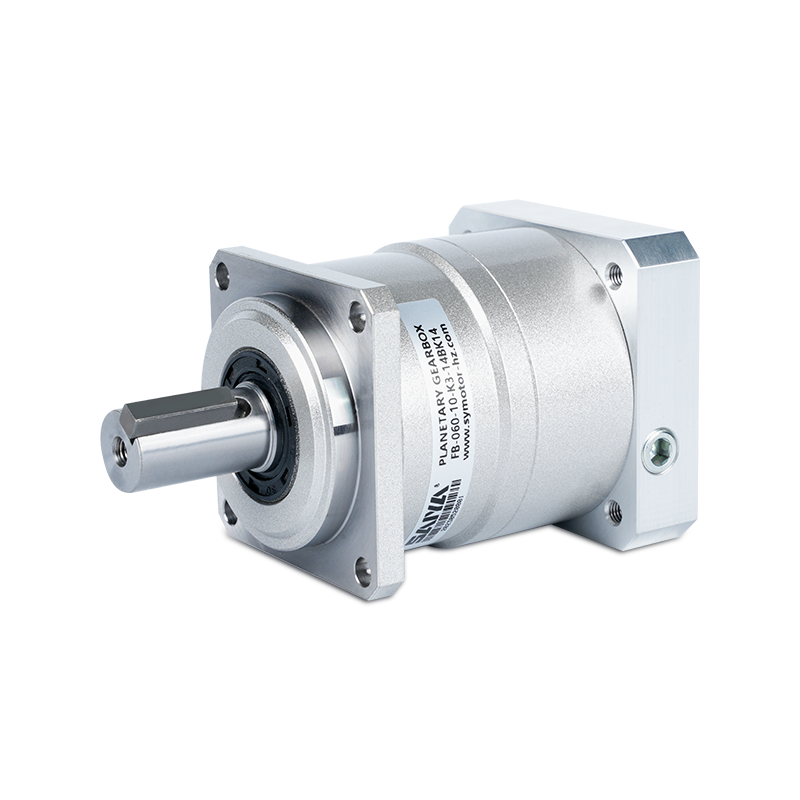

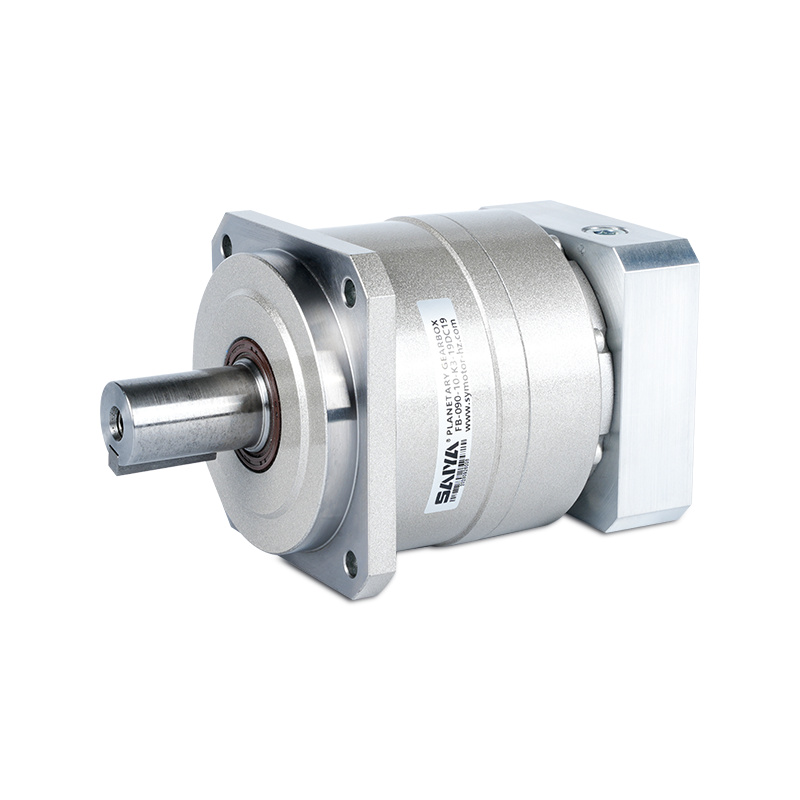

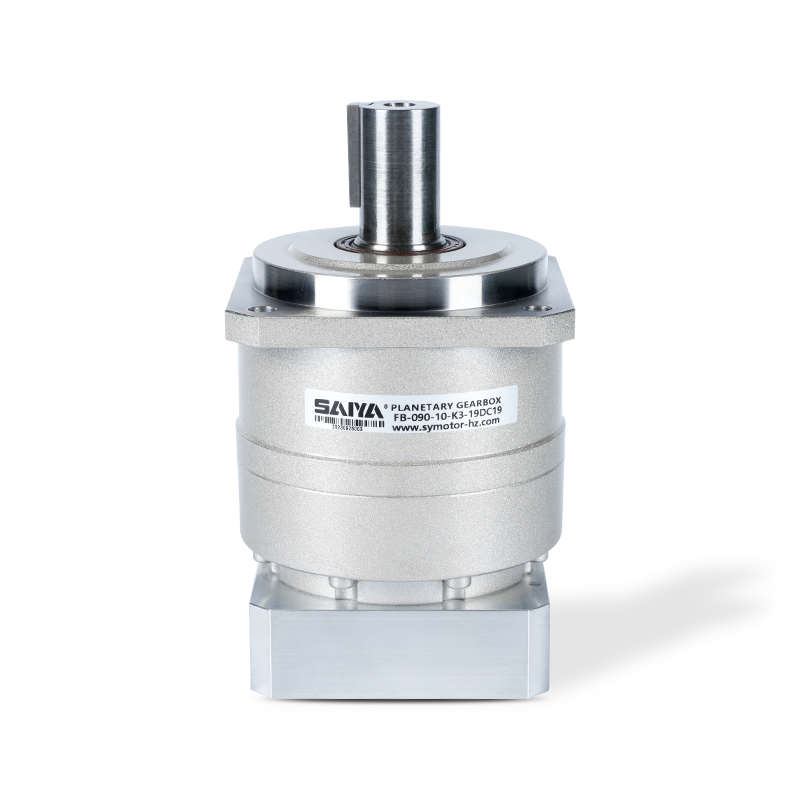

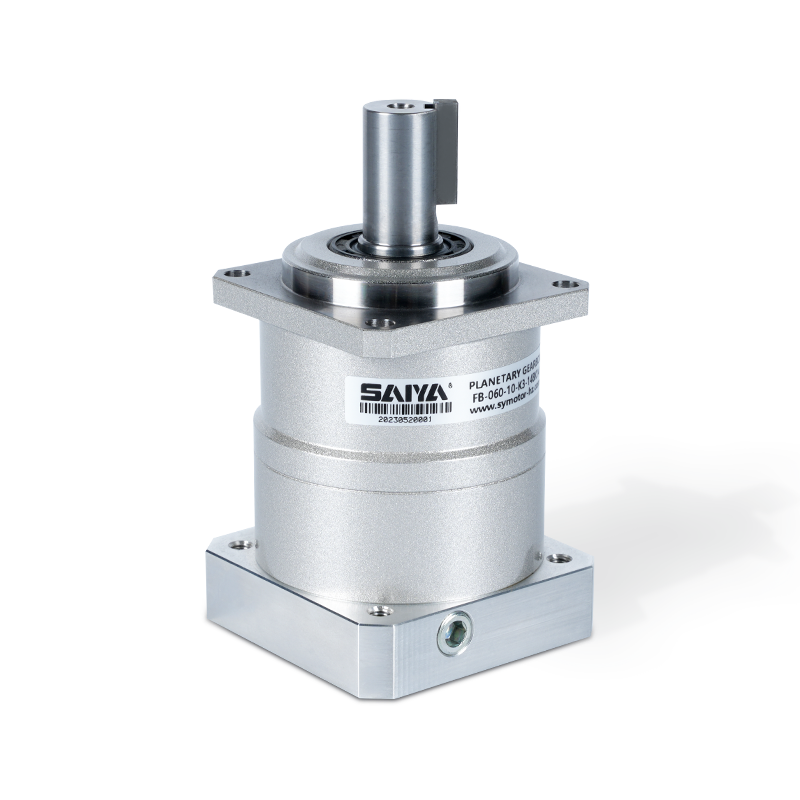

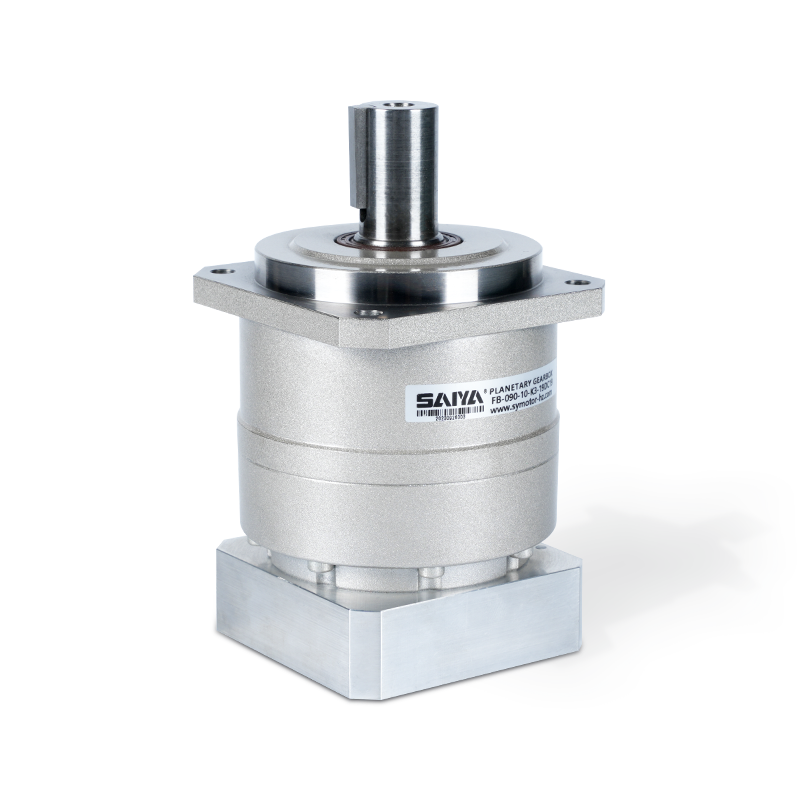

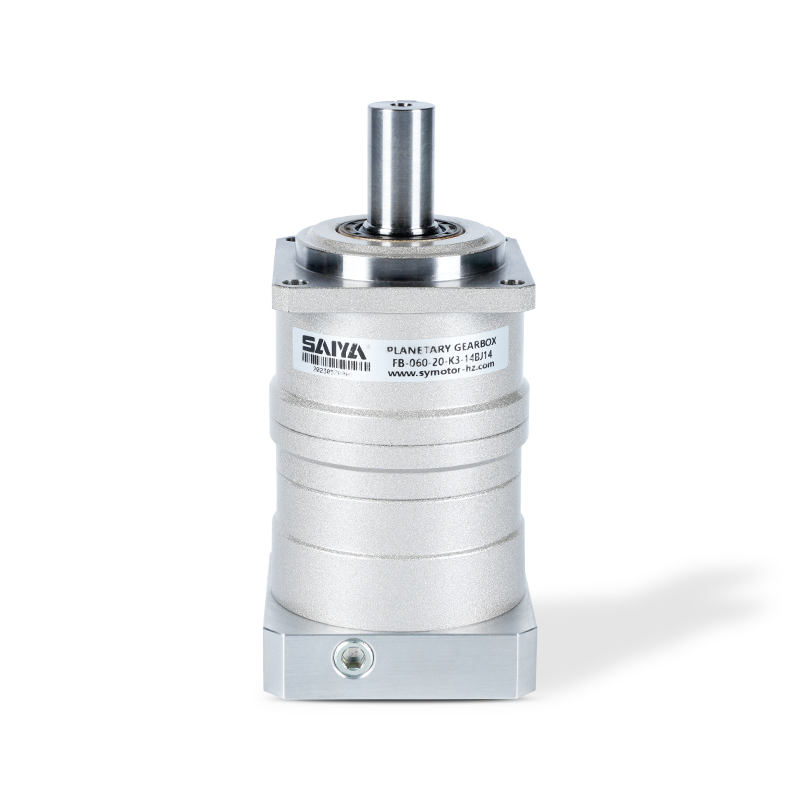

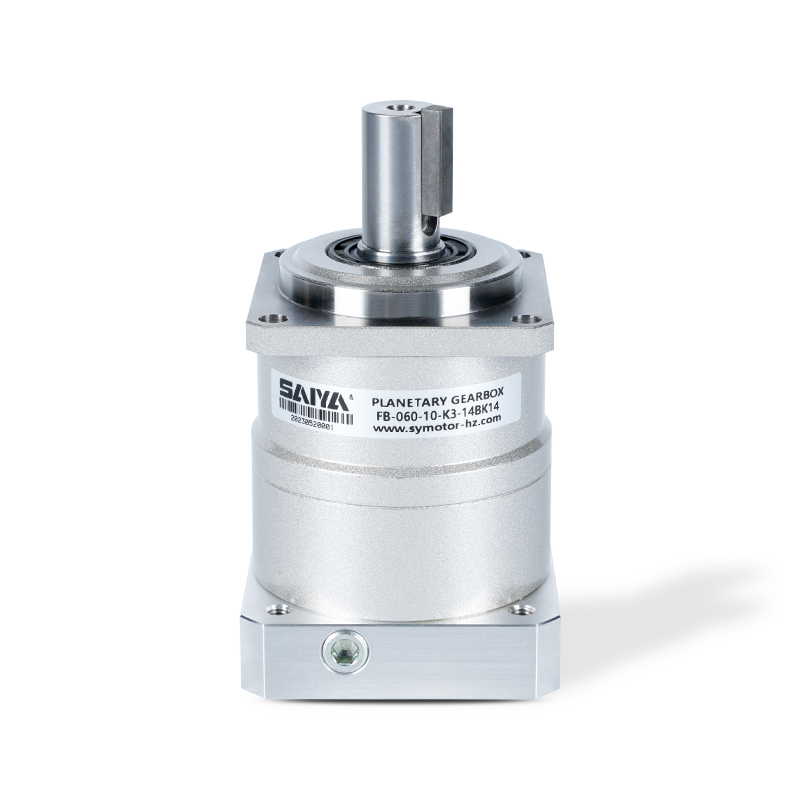

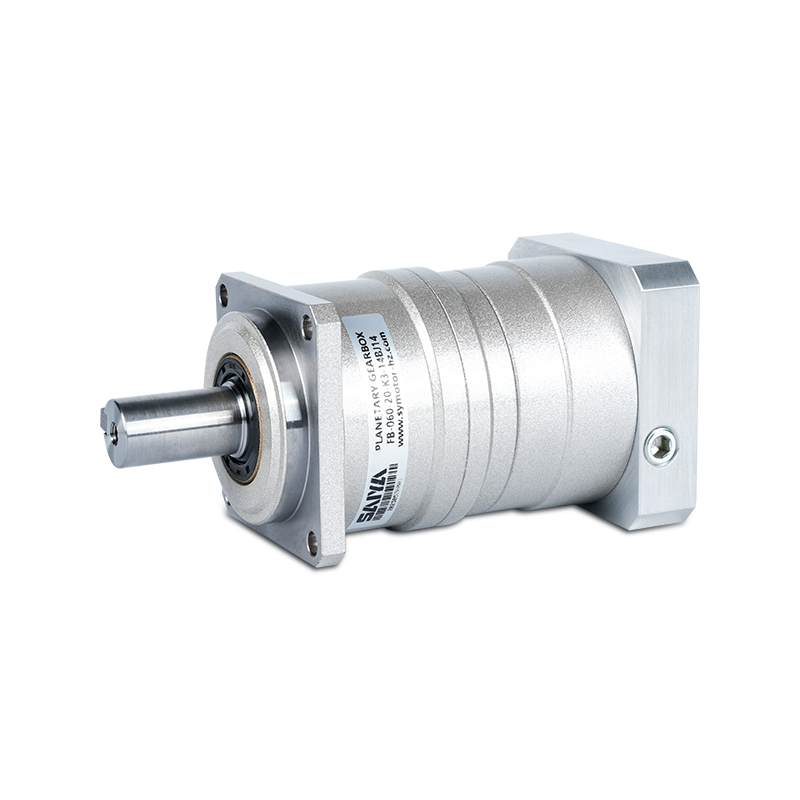

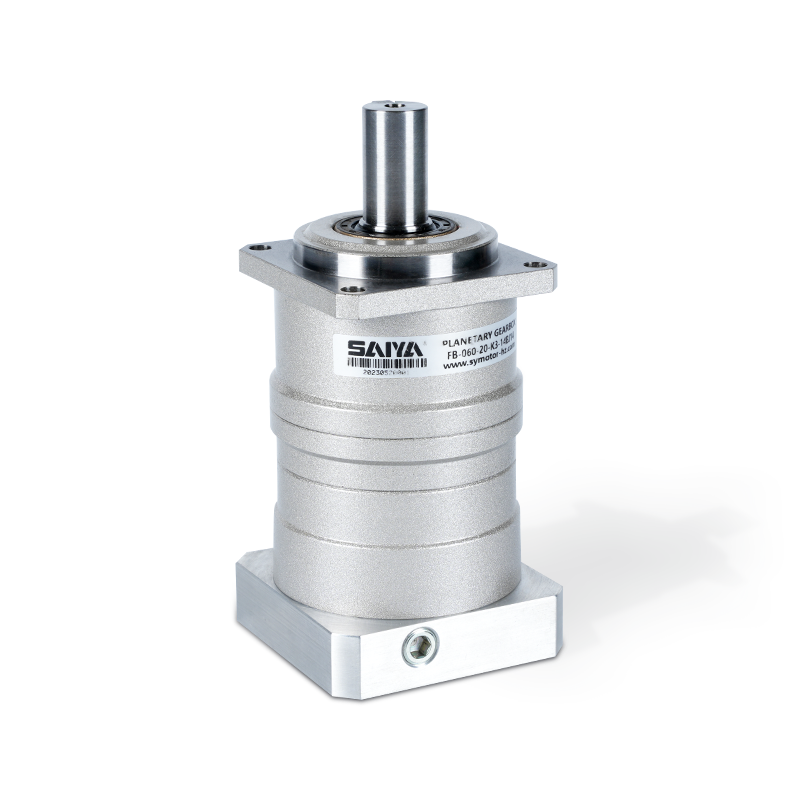

FB Series 60 90 115 142 180 220 spirális bolygó sebességváltó

FB spirális fogaskerék-sorozat/négyzet alakú karima kimenet/spirális sebességváltó/redukciós arány: 3-100

Visszatérési engedély: 3-5 Arcmin

  • FB Series 60 90 115 142 180 220 spirális bolygó sebességváltó
  • FB Series 60 90 115 142 180 220 spirális bolygó sebességváltó
  • FB Series 60 90 115 142 180 220 spirális bolygó sebességváltó
  • FB Series 60 90 115 142 180 220 spirális bolygó sebességváltó
  • FB Series 60 90 115 142 180 220 spirális bolygó sebességváltó
  • FB Series 60 90 115 142 180 220 spirális bolygó sebességváltó
  • FB Series 60 90 115 142 180 220 spirális bolygó sebességváltó
  • FB Series 60 90 115 142 180 220 spirális bolygó sebességváltó
  • FB Series 60 90 115 142 180 220 spirális bolygó sebességváltó
ELŐZŐ   |   Nincs következő cikk

+ Kapcsolat + Katalógus letöltése Termékvideó

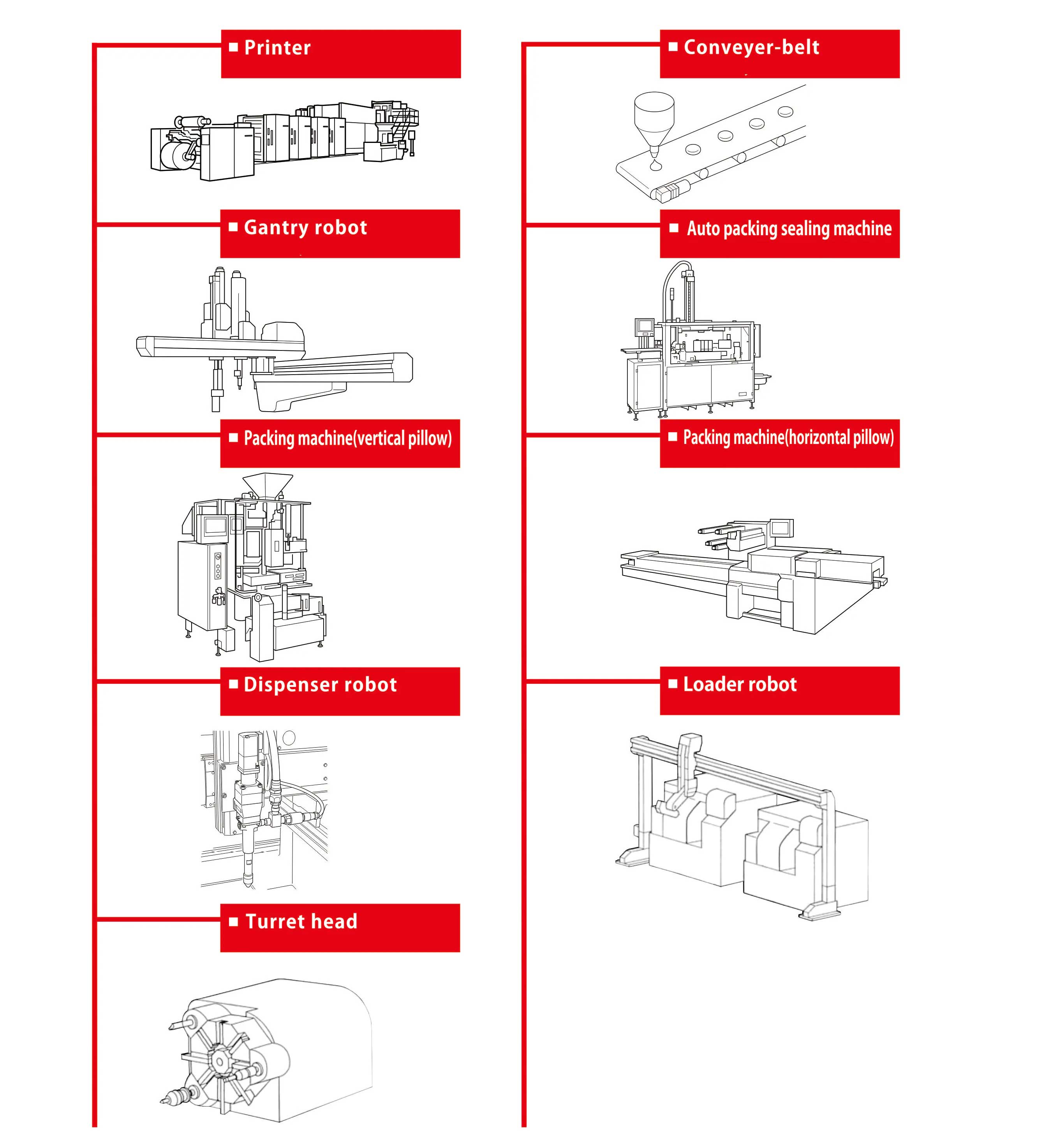

ALKALMAZÁS TERÜLET
Egy csúcstechnológiás vállalat vagyunk, amely váltakozó áramú áttételes reduktormotorok, kis reduktoros motorok, szervo-specifikus bolygóműves reduktorok, egyenáramú kefe nélküli és kefe nélküli motorok, valamint egyéb termékek gyártásával és értékesítésével foglalkozik.

  • Logisztikai válogatás

  • Automatizált robotok

  • lézervágás

  • Hozzáférés -vezérlő kapu

  • Fotovoltaikus erőmű

  • Orvostechnikai eszközök

  • Agv

Termékleírás

Az FB sebességváltók sorozata, amely a pontosságukról és megbízhatóságukról híres, számos lehetőséget kínál a különféle ipari alkalmazások számára. A hatékonyságra és a teljesítményre összpontosító formatervezéssel ezek a sebességváltók spirális fogaskerekekkel vannak felszerelve, amelyek biztosítják a zökkenőmentes működést és a minimális zajszintet.

A négyzet alakú karimás kimeneti konfigurációval rendelkező FB sorozatot úgy tervezték, hogy zökkenőmentes integrációt biztosítson a különféle gépekbe történő beállításokba. A spirális fogaskerekek beépítése ezekbe a sebességváltókba javítja a nyomaték átvitelt, miközben csökkenti a visszahúzódást, ami az energiaátvitelhez és a sebességszabályozás fokozott ellenőrzéséhez vezet.

Az FB sorozat egyik figyelemre méltó attribútuma a sokoldalú sebességváltó-tartomány, amely 3-100K-ig terjed. Ez a széles választék lehetővé teszi a felhasználók számára, hogy a sebességváltót sajátos igényeikhez igazítsák, függetlenül attól, hogy nagysebességű alkalmazásokat vagy nyomatékigényt igényel. Ezenkívül a sebességváltó pontos visszahúzási tartományt kínál, 3-5 ívbemutató, biztosítva a pontos pozicionálást és a minimális lejátszást a működés közben.

Függetlenül attól, hogy a robotikában, az automatizálásban vagy más ipari környezetben használják, ahol a pontosság és a megbízhatóság kiemelkedő fontosságú, az FB sebességváltók sorozata megbízható megoldás. Robusztus felépítése, a fejlett sebességváltó technológiával párosítva, biztosítja a hosszú távú teljesítményt és hatékonyságot, így a mérnökök és a gyártók számára előnyben részesített választás.

Csendes működés

A spirális fogaskerekek hozzájárulnak a rezgés és a zaj csökkentéséhez.

Nagy pontosságú

A standard visszaesés 5 ív-perc, ideális a precíziós vezérléshez.

Nagy merevség és nyomaték

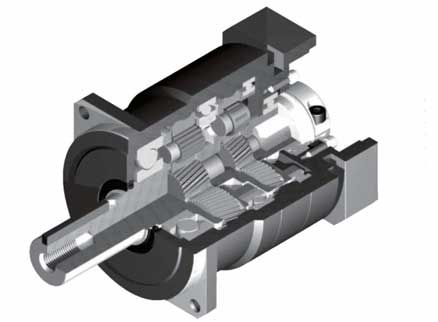

A nagy merevséget és a nagy nyomatékot a szokatlan tűhenger -csapágyakkal sikerült elérni.

Adapter-bush-csatlakozás

Bármely motorhoz rögzíthető az egész világon.

Nincs zsírszivárgás

Tökéletes megoldás nagy viszkozitású elválasztásgátló zsír felhasználásával.

Karbantartásmentes

Nem kell cserélni az egység élettartamának zsírját bármilyen helyzetben.

FB-042 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
Keret
méret 		Színpad Hányados Névleges
kimeneti nyomaték 		Maximális
kimeneti nyomaték 		Vészhelyzeti nyomaték Névleges
bemeneti sebesség 		Maximális
bemeneti sebesség 		Megengedett
sugárirányú terhelés 		Megengedett
tengelyirányú terhelés
[NM] [NM] [NM] [fordulat] [fordulat] [N] [N]
42 1 kislemez 3 6 12 30 4000 8000 240 270
4 9 18 35 4000 8000 270 300
5 9 18 35 4000 8000 290 330
6 9 18 35 4000 8000 310 360
7 9 18 35 4000 8000 320 380
8 9 18 35 4000 8000 340 410
9 6 12 30 4000 8000 350 430
10 6 12 30 4000 8000 360 450
2 dupla 15 6 12 30 4000 8000 410 540
16 9 18 35 4000 8000 420 550
20 9 18 35 4000 8000 460 610
25 9 18 35 4000 8000 490 640
28 9 18 35 4000 8000 510 640
30 6 12 30 4000 8000 520 640
35 9 18 35 4000 8000 550 640
40 9 18 35 4000 8000 570 640
45 6 12 30 4000 8000 600 640
50 9 18 35 4000 8000 620 640
60 9 18 35 4000 8000 660 640
70 9 18 35 4000 8000 690 640
80 9 18 35 4000 8000 710 640
90 6 12 30 4000 8000 710 640
100 6 12 30 4000 8000 710 640

※ 8 ※ 9 ※ 10
Keret méret Színpad Hányados Maximális sugárirányú terhelés Maximális tengelyirányú terhelés Súly Pillanat -y -az tehetetlenség (≤φ8) Pillanat -y -az tehetetlenség (≤φ14)
[N] [N] [kg] [KGCM²] [KGCM²]
42 1 Egyetlen 3 710 640 0.6 0.053 0.17
4 710 640 0.041 0.16
5 710 640 0.036 0.15
6 710 640 0.034 0.15
7 710 640 0.032 0.15
8 710 640 0.031 0.15
9 710 640 0.031 0.15
10 710 640 0.03 0.15
2
Kettős 		15 710 640 0.7 0.035 -
16 710 640 0.038 一
20 710 640 0.034 -
25 710 640 0.034 -
28 710 640 0.038 一
30 710 640 0.03 一
35 710 640 0.034 -
40 710 640 0.03 一
45 710 640 0.034 一
50 710 640 0.03 -
60 710 640 0.03 -
70 710 640 0.03 -
80 710 640 0.03 一
90 710 640 0.03 一
100 710 640 0.03 -

1. névleges bemeneti sebességgel a szolgálati élettartam 20 000 óra.

2. A maximális nyomaték elindításakor és leállításakor.

3. A maximális nyomaték, amikor sokkot kap (akár 1000 -szer).

4. A maximális átlagos bemeneti sebesség.

5. A maximális pillanatnyi bemeneti sebesség.

6. Ezzel a terheléssel és a névleges bemeneti sebességgel a szolgálati élettartam 20 000 óra lesz. (A kimeneti tengely középpontjára, tengelyirányú terhelésnél alkalmazzák)

7. ezzel a terheléssel és a névleges bemeneti sebességgel a szolgálati élettartam 20 000 óra lesz. (Alkalmazva a kimeneti oldalcsapágyra. Radiális terhelés 0)

8. A reduktor által elfogadható maximális sugárirányú terhelés.

9. A reduktor által elfogadható maximális tengelyirányú terhelés.

10. A súly kissé változhat, mint módban.

FB-060 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
Keret
méret 		Színpad Hányados Névleges
kibocsátás nyomaték 		Maximális
kibocsátás nyomaték 		Vészhelyzet
Stop nyomaték 		Névleges
bemenet sebesség 		Maximális
bemenet sebesség 		Megengedett
sugárirányú terhelés 		Megengedett
tengelyirányú terhelés
[NM] [NM] [NM] [fordulat] [fordulat] [N] [N]
060 1
Egyetlen 		3 18 35 80 3000 6000 430 310
4 27 50 100 3000 6000 470 360
5 27 50 100 3000 6000 510 390
6 27 50 100 3000 6000 540 430
7 27 50 100 3000 6000 570 460
8 27 50 100 3000 6000 600 480
9 18 35 80 3000 6000 620 510
10 18 35 80 3000 6000 640 530
2
Kettős 		15 18 35 80 3000 6000 740 630
16 27 50 100 3000 6000 750 650
20 27 50 100 3000 6000 810 720
25 27 50 100 3000 6000 870 790
28 27 50 100 3000 6000 910 830
30 18 35 80 3000 6000 930 860
35 27 50 100 3000 6000 980 920
40 27 50 100 3000 6000 1000 970
45 18 35 80 3000 6000 1100 1000
50 27 50 100 3000 6000 1100 1100
60 27 50 100 3000 6000 1200 1100
70 27 50 100 3000 6000 1200 1100
80 27 50 100 3000 6000 1200 1100
90 18 35 80 3000 6000 1200 1100
100 18 35 80 3000 6000 1200 1100
FB-060 ※ 8 ※ 9 ※ 10
Keret
méret 		Színpad Hányados Maximális
sugárirányú terhelés 		Maximális
tengelyirányú terhelés 		Súly Pillanat
-y -az tehetetlenség
(≤φ8) 		Pillanat
-y -az tehetetlenség
(≤φ14) 		Pillanat
tehetetlenség
(≤φ19)
[N] [N] [kg] [KGCM²] [KGCM²] [KGCM²]
060 1
Egyetlen 		3 1200 1100 1.4 0.14 0.22 0.43
4 1200 1100 0.095 0.17 0.38
5 1200 1100 0.077 0.16 0.36
6 1200 1100 0.068 0.15 0.36
7 1200 1100 0.062 0.14 0.35
8 1200 1100 0.059 0.14 0.35
9 1200 1100 0.057 0.14 0.34
10 1200 1100 0.056 0.14 0.34
2
Kettős 		15 1200 1100 1.6 0.055 0.14
16 1200 1100 0.057 0.14
20 1200 1100 0.054 0.13 一
25 1200 1100 0.053 0.13 一
28 1200 1100 0.055 0.14 一
30 1200 1100 0.049 0.13 -
35 1200 1100 0.053 0.13
40 1200 1100 0.049 0.13
45 1200 1100 0.053 0.13
50 1200 1100 0.049 0.13
60 1200 1100 0.049 0.13
70 1200 1100 0.049 0.13 一
80 1200 1100 0.049 0.13 一
90 1200 1100 0.049 0.13 一
100 1200 1100 0.049 0.13 一

1. névleges bemeneti sebességgel a szolgálati élettartam 20 000 óra.

2. A maximális nyomaték elindításakor és leállításakor.

3. A maximális nyomaték, amikor sokkot kap (akár 1000 -szer).

4. A maximális átlagos bemeneti sebesség.

5. A maximális pillanatnyi bemeneti sebesség.

6. Ezzel a terheléssel és a névleges bemeneti sebességgel a szolgálati élettartam 20 000 óra lesz. (A kimeneti tengely középpontjára, tengelyirányú terhelésnél alkalmazzák)

7. ezzel a terheléssel és a névleges bemeneti sebességgel a szolgálati élettartam 20 000 óra lesz. (Alkalmazva a kimeneti oldalcsapágyra. Radiális terhelés 0)

8. A reduktor által elfogadható maximális sugárirányú terhelés.

9. A reduktor által elfogadható maximális tengelyirányú terhelés.

10. A súly modellenként kissé eltérhet.

FB-090 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
Keret
méret 		Színpad Hányados Névleges
kibocsátás nyomaték 		Maximális
kibocsátás nyomaték 		Vészhelyzet
Stop nyomaték 		Névleges
bemenet sebesség 		Maximális
bemenet sebesség 		Megengedett
sugárirányú terhelés 		Megengedett
tengelyirányú terhelés
[NM] [NM] [NM] [fordulat] [fordulat] [N] [N]
090 1
Egyetlen 		3 50 80 200 3000 6000 810 930
4 75 125 250 3000 6000 890 1100
5 75 125 250 3000 6000 960 1200
6 75 125 250 3000 6000 1000 1300
7 75 125 250 3000 6000 1100 1300
8 75 125 250 3000 6000 1100 1400
9 50 80 200 3000 6000 1200 1500
10 50 80 200 3000 6000 1200 1600
2
Kettős 		15 50 80 200 3000 6000 1400 1900
16 75 125 250 3000 6000 1400 1900
20 75 125 250 3000 6000 1500 2100
25 75 125 250 3000 6000 1600 2200
28 75 125 250 3000 6000 1700 2200
30 50 80 200 3000 6000 1700 2200
35 75 125 250 3000 6000 1800 2200
40 75 125 250 3000 6000 1900 2200
45 50 80 200 3000 6000 2000 2200
50 75 125 250 3000 6000 2100 2200
60 75 125 250 3000 6000 2200 2200
70 75 125 250 3000 6000 2300 2200
80 75 125 250 3000 6000 2400 2200
90 50 80 200 3000 6000 2400 2200
100 50 80 200 3000 6000 2400 2200

FB-090 ※ 8 ※ 9 ※ 10
Keret
méret 		Színpad Hányados Maximális
sugárirányú terhelés 		Maximális
tengelyirányú terhelés 		Súly Pillanat
-y -az tehetetlenség
(≤φ8) 		Pillanat
-y -az tehetetlenség
(≤φ14) 		Pillanat
tehetetlenség
(≤φ19) 		Pillanat
tehetetlenség
(≤ 28)
[N] [N] [kg] [KGCM² ] [KGCM²] [KGCM²] [KGCM²]
090 1
Egyetlen 		3 2400 2200 3.7 一 0.72 1.2 3.2
4 2400 2200 一 0.49 0.95 3.0
5 2400 2200 0.40 0.86 2.9
6 2400 2200 一 0.36 0.82 2.8
7 2400 2200 一 0.32 0.79 2.8
8 2400 2200 一 0.31 0.77 2.8
9 2400 2200 一 0.29 0.76 2.8
10 2400 2200 0.29 0.75 2.8
2
Kettős 		15 2400 2200 4.2 0.13 0.28 0.72 一
16 2400 2200 0.15 0.30 0.74
20 2400 2200 0.13 0.28 0.72 一
25 2400 2200 0.12 0.28 0.71 一
28 2400 2200 0.14 0.29 0.73
30 2400 2200 0.10 0.25 0.70
35 2400 2200 0.12 0.27 0.71 一
40 2400 2200 0.099 0.25 0.70
45 2400 2200 0.12 0.27 0.71
50 2400 2200 0.098 0.25 0.69
60 2400 2200 0.098 0.25 0.69 一
70 2400 2200 0.097 0.25 0.69 一
80 2400 2200 0.097 0.25 0.69 -
90 2400 2200 0.097 0.25 0.69 一
100 2400 2200 0.097 0.25 0.69 -

1. névleges bemeneti sebességgel a szolgálati élettartam 20 000 óra.

2. A maximális nyomaték elindításakor és leállításakor.

3. A maximális nyomaték, amikor sokkot kap (akár 1000 -szer).

4. A maximális átlagos bemeneti sebesség.

5. A maximális pillanatnyi bemeneti sebesség.

6. Ezzel a terheléssel és a névleges bemeneti sebességgel a szolgálati élettartam 20 000 óra lesz. (A kimeneti tengely középpontjára, tengelyirányú terhelésnél alkalmazzák)

7. ezzel a terheléssel és a névleges bemeneti sebességgel a szolgálati élettartam 20 000 óra lesz. (Alkalmazva a kimeneti oldalcsapágyra. Radiális terhelés 0)

8. A reduktor által elfogadható maximális sugárirányú terhelés.

9. A reduktor által elfogadható maximális tengelyirányú terhelés.

10. A súly modellenként kissé eltérhet.

FB-115 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
Keret
méret 		Színpad Hányados Névleges
kibocsátás nyomaték 		Maximális
kimeneti nyomaték 		Vészhelyzet
Stop nyomaték 		Névleges
bemenet sebesség 		Maximális
bemenet sebesség 		Megengedett
sugárirányú terhelés 		Megengedett
tengelyirányú terhelés
[NM] [NM] [NM] [fordulat] [ fordulat] [N] [N]
115 1
Egyetlen 		3 120 225 500 3000 6000 1300 1500
4 120 330 625 3000 6000 1500 1700
5 180 330 625 3000 6000 1600 1900
6 180 330 625 3000 6000 1700 2000
7 180 330 625 3000 6000 1800 2100
8 180 330 625 3000 6000 1900 2300
9 120 225 500 3000 6000 1900 2400
10 120 225 500 3000 6000 2000 2500
2
Kettős 		15 120 225 500 3000 6000 2300 3000
16 180 330 625 3000 6000 2300 3100
20 180 330 625 3000 6000 2500 3400
25 180 330 625 3000 6000 2700 3700
28 180 330 625 3000 6000 2800 3900
30 120 225 500 3000 6000 2900 3900
35 180 330 625 3000 6000 3000 3900
40 180 330 625 3000 6000 3200 3900
45 120 225 500 3000 6000 3300 3900
50 180 330 625 3000 6000 3400 3900
60 180 330 625 3000 6000 3600 3900
70 180 330 625 3000 6000 3800 3900
80 180 330 625 3000 6000 4000 3900
90 120 225 500 3000 6000 4200 3900
100 120 225 500 3000 6000 4300 3900

FB-115 ※ 8 ※ 9 ※ 10
Keret
méret 		Színpad Hányados Maximális
sugárirányú terhelés 		Maximális
tengelyirányú terhelés 		Súly Pillanat
tehetetlenség
(≤φ14) 		Pillanat
tehetetlenség
(≤φ19) 		Pillanat
tehetetlenség
(≤ 28) 		Pillanat
tehetetlenség
(≤ 38)
[N] [N] [kg] [KGCM²] [KGCM² ] [KGCM² ] [KGCM² ]
115 1
Egyetlen 		3 4300 3900 8 - 3.3 5.3 13
4 4300 3900 - 2.0 4.1 12
5 4300 3900 - 1.6 3.6 11
6 4300 3900 - 1.3 3.3 11
7 4300 3900 - 1.1 3.2 11
8 4300 3900 - 1.0 3.1 11
9 4300 3900 - 0.98 3.0 11
10 4300 3900 0.95 3.0 11
2
Kettős 		15 4300 3900 8.9 0.43 0.86 2.8 一
16 4300 3900 0.48 0.92 2.9
20 4300 3900 0.40 0.83 2.8 一
25 4300 3900 0.38 0.82 2.8 一
28 4300 3900 0.44 0.88 2.8 一
30 4300 3900 0.29 0.74 2.7 一
35 4300 3900 0.37 0.81 2.7
40 4300 3900 0.28 0.73 2.7 一
45 4300 3900 0.37 0.80 2.7
50 4300 3900 0.28 0.73 2.7 一
60 4300 3900 0.28 0.73 2.7 一
70 4300 3900 0.28 0.73 2.7 一
80 4300 3900 0.28 0.73 2.7 一
90 4300 3900 0.27 0.73 2.7 一
100 4300 3900 0.27 0.73 2.7 -

1. névleges bemeneti sebességgel a szolgálati élettartam 20 000 óra.

2. A maximális nyomaték elindításakor és leállításakor.

3. A maximális nyomaték, amikor sokkot kap (akár 1000 -szer).

4. A maximális átlagos bemeneti sebesség.

5. A maximális pillanatnyi bemeneti sebesség.

6. Ezzel a terheléssel és a névleges bemeneti sebességgel a szolgálati élettartam 20 000 óra lesz. (A kimeneti tengely középpontjára, tengelyirányú terhelésnél alkalmazzák)

7. ezzel a terheléssel és a névleges bemeneti sebességgel a szolgálati élettartam 20 000 óra lesz. (Alkalmazva a kimeneti oldalcsapágyra. Radiális terhelés 0)

8. A reduktor által elfogadható maximális sugárirányú terhelés.

9. A reduktor által elfogadható maximális tengelyirányú terhelés.

10. A súly modellenként kissé eltérhet.

FB-140 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
Keret
méret 		Színpad Hányados Névleges
kibocsátás nyomaték 		Maximális
kibocsátás nyomaték 		Vészhelyzet
Stop nyomaték 		Névleges
bemenet sebesség 		Maximális
bemenet sebesség 		Megengedett
sugárirányú terhelés 		Megengedett
tengelyirányú terhelés
[NM] [NM] [NM] [fordulat] [fordulat] [N] [N]
140 1
Egyetlen 		3 240 470 1000 2000 4000 3200 2400
4 240 700 1250 2000 4000 3500 2700
5 360 700 1250 2000 4000 3800 3000
6 360 700 1250 2000 4000 4000 3300
7 360 700 1250 2000 4000 4200 3500
8 360 700 1250 2000 4000 4400 3700
9 240 470 1000 2000 4000 4600 3900
10 240 470 1000 2000 4000 4700 4100
2
Kettős 		15 240 470 1000 2000 4000 5400 4900
16 360 700 1250 2000 4000 5500 5000
20 360 700 1250 2000 4000 6000 5500
25 360 700 1250 2000 4000 6400 6100
28 360 700 1250 2000 4000 6700 6400
30 240 470 1000 2000 4000 6800 6600
35 360 700 1250 2000 4000 7200 7000
40 360 700 1250 2000 4000 7500 7500
45 240 470 1000 2000 4000 7800 7900
50 360 700 1250 2000 4000 8100 8200
60 360 700 1250 2000 4000 8600 8200
70 360 700 1250 2000 4000 9100 8200
80 360 700 1250 2000 4000 9100 8200
90 240 470 1000 2000 4000 9100 8200
100 240 470 1000 2000 4000 9100 8200

FB-140 ※ 8 ※ 9 ※ 10
Keret
méret 		Színpad Hányados Maximális
sugárirányú terhelés 		Maximális
tengelyirányú terhelés 		Súly Pillanat
tehetetlenség
(≤φ19) 		Pillanat
tehetetlenség
(≤ 28) 		Pillanat
tehetetlenség
(≤ 38) 		Pillanat
tehetetlenség
(≤ 48)
[N] [N] [kg] [KGCM² [KGCM²] [KGCM² [KGCM²]
140 1
Egyetlen 		3 9100 8200 16 一 12 20 42
4 9100 8200 一 7.5 15 37
5 9100 8200 5.8 14 36
6 9100 8200 4.9 13 35
7 9100 8200 一 4.1 12 34
8 9100 8200 一 3.8 12 34
9 9100 8200 一 3.6 11 34
10 9100 8200 3.5 11 34
2
Kettős 		15 9100 8200 17 1.3 3.2 11
16 9100 8200 1.5 3.5 11 一
20 9100 8200 1.2 3.1 11 一
25 9100 8200 1.1 3.1 11 一
28 9100 8200 1.4 3.3 11 一
30 9100 8200 0.85 2.8 10 一
35 9100 8200 1.1 3.1 11 一
40 9100 8200 0.83 2.8 10 一
45 9100 8200 1.1 3.0 11 一
50 9100 8200 0.81 2.8 10
60 9100 8200 0.81 2.8 10 一
70 9100 8200 0.80 2.8 10 -
80 9100 8200 0.80 2.8 10 -
90 9100 8200 0.80 2.8 10 一
100 9100 8200 0.80 2.8 10 一

1. névleges bemeneti sebességgel a szolgálati élettartam 20 000 óra.

2. A maximális nyomaték elindításakor és leállításakor.

3. A maximális nyomaték, amikor sokkot kap (akár 1000 -szer).

4. A maximális átlagos bemeneti sebesség.

5. A maximális pillanatnyi bemeneti sebesség.

6. Ezzel a terheléssel és a névleges bemeneti sebességgel a szolgálati élettartam 20 000 óra lesz. (A kimeneti tengely középpontjára, tengelyirányú terhelésnél alkalmazzák)

7. ezzel a terheléssel és a névleges bemeneti sebességgel a szolgálati élettartam 20 000 óra lesz. (Alkalmazva a kimeneti oldalcsapágyra. Radiális terhelés 0)

8. A reduktor által elfogadható maximális sugárirányú terhelés.

9. A reduktor által elfogadható maximális tengelyirányú terhelés.

10. A súly modellenként kissé eltérhet.

FB-180 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
Keret
méret 		Színpad Hányados Névleges
kimeneti nyomaték 		Maximális
kimeneti nyomaték 		Vészhelyzet
Stop nyomaték 		Névleges
bemenet sebesség 		Maximális
bemenet sebesség 		Megengedett
sugárirányú terhelés 		Megengedett
tengelyirányú terhelés
[NM] [NM] [NM] [fordulat] [fordulat] [N] [N]
180 1
Egyetlen 		3 500 970 2200 1500 3000 5600 4300
4 750 1400 2750 1500 3000 6200 4900
5 750 1400 2750 1500 3000 6700 5400
6 750 1400 2750 1500 3000 7100 5800
7 750 1400 2750 1500 3000 7400 6300
8 750 1400 2750 1500 3000 7800 6600
9 500 970 2200 1500 3000 8100 7000
10 500 970 2200 1500 3000 8400 7300
2
Kettős 		15 500 970 2200 1500 3000 9600 8700
16 750 1400 2750 1500 3000 9800 8900
20 750 1400 2750 1500 3000 11000 9900
25 750 1400 2750 1500 3000 11000 11000
28 750 1400 2750 1500 3000 12000 11000
30 500 970 2200 1500 3000 12000 12000
35 750 1400 2750 1500 3000 13000 13000
40 750 1400 2750 1500 3000 13000 13000
45 500 970 2200 1500 3000 14000 14000
50 750 1400 2750 1500 3000 14000 14000
60 750 1400 2750 1500 3000 15000 14000
70 750 1400 2750 1500 3000 15000 14000
80 750 1400 2750 1500 3000 15000 14000
90 500 970 2200 1500 3000 15000 14000
100 500 970 2200 1500 3000 15000 14000

FB-180 ※ 8 ※ 9 ※ 10
Keret
méret 		Színpad Hányados Maximális
sugárirányú terhelés 		Maximális
tengelyirányú terhelés 		Súly Pillanat
tehetetlenség
(≤ 28) 		Pillanat
tehetetlenség
(≤ 38) 		Pillanat
tehetetlenség
(≤ 48) 		Pillanat
tehetetlenség
(≤ 65)
[N] [ N] [kg] [KGCM²] [KGCM² ] [KGCM² ] [KGCM² ]
180 1
Egyetlen 		3 15000 14000 36 一 44 66 130
4 15000 14000 一 28 50 110
5 15000 14000 一 22 44 100
6 15000 14000 一 18 41 100
7 15000 14000 一 16 38 99
8 15000 14000 一 15 37 97
9 15000 14000 一 14 36 97
10 15000 14000 14 36 96
2
Kettős 		15 15000 14000 37 4.7 12 34
16 15000 14000 5.4 13 35
20 15000 14000 4.4 12 34 -
25 15000 14000 4.2 12 34 一
28 15000 14000 4.9 13 35
30 15000 14000 3.2 11 33 一
35 15000 14000 4.1 12 34
40 15000 14000 3.2 11 33
45 15000 14000 4.0 12 34
50 15000 14000 3.1 11 33
60 15000 14000 3.1 11 33 一
70 15000 14000 3.1 11 33 一
80 15000 14000 3.1 11 33 一
90 15000 14000 3.1 11 33 一
100 15000 14000 3.1 11 33

1. névleges bemeneti sebességgel a szolgálati élettartam 20 000 óra.

2. A maximális nyomaték elindításakor és leállításakor.

3. A maximális nyomaték, amikor sokkot kap (akár 1000 -szer).

4. A maximális átlagos bemeneti sebesség.

5. A maximális pillanatnyi bemeneti sebesség.

6. Ezzel a terheléssel és a névleges bemeneti sebességgel a szolgálati élettartam 20 000 óra lesz. (A kimeneti tengely középpontjára, tengelyirányú terhelésnél alkalmazzák)

7. ezzel a terheléssel és a névleges bemeneti sebességgel a szolgálati élettartam 20 000 óra lesz. (Alkalmazva a kimeneti oldalcsapágyra. Radiális terhelés 0)

8. A reduktor által elfogadható maximális sugárirányú terhelés.

9. A reduktor által elfogadható maximális tengelyirányú terhelés.

10. A súly modellenként kissé eltérhet.

FB-220 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
Keret
méret 		Színpad Hányados Névleges
kibocsátás nyomaték 		Maximális
kibocsátás nyomaték 		Vészhelyzet
Stop nyomaték 		Névleges
bemenet sebesség 		Maximális
bemenet sebesség 		Megengedett
sugárirányú terhelés 		Megengedett
tengelyirányú terhelés
[NM] [NM] [NM] [fordulat] [fordulat] [N] [N]
220 1
Egyetlen 		3 1000 1600 4000 1000 2000 5800 6400
4 1500 2300 5000 1000 2000 6400 7200
5 1500 2300 5000 1000 2000 6900 7900
6 1500 2300 5000 1000 2000 7300 8600
7 1500 2300 5000 1000 2000 7700 9200
8 1500 2200 5000 1000 2000 8000 9700
9 1000 1900 4000 1000 2000 8400 10000
10 1000 1600 4000 1000 2000 8700 11000
2
Kettős 		15 1000 1600 4000 1000 2000 9900 13000
16 1500 2300 5000 1000 2000 10000 13000
20 1500 2300 5000 1000 2000 11000 14000
25 1500 2300 5000 1000 2000 12000 14000
28 1500 2300 5000 1000 2000 12000 14000
30 1000 1600 4000 1000 2000 13000 14000
35 1500 2300 5000 1000 2000 13000 14000
40 1500 2300 5000 1000 2000 14000 14000
45 1000 1300 4000 1000 2000 14000 14000
50 1500 2300 5000 1000 2000 15000 14000
60 1500 2300 5000 1000 2000 15000 14000
70 1500 2300 5000 1000 2000 15000 14000
80 1500 1800 5000 1000 2000 15000 14000
90 1000 1300 4000 1000 2000 15000 14000
100 1000 1200 4000 1000 2000 15000 14000

FB-220 ※ 8 ※ 9 ※ 10
Keret
méret 		Színpad Hányados Maximális
sugárirányú terhelés 		Maximális
tengelyirányú terhelés 		Súly Pillanat
-y -az tehetetlenség
(≤ 38) 		Pillanat
-y -az tehetetlenség
(≤ 48) 		Pillanat
tehetetlenség
(≤ 65)
[N] [N] [kg] [KGCM2] [KGCM² ] [KGCM²]
220 1
Egyetlen 		3 15000 14000 53 一 90 150
4 15000 14000 一 62 120
5 15000 14000 一 52 110
6 15000 14000 一 47 110
7 15000 14000 一 42 100
8 15000 14000 40 100
9 15000 14000 一 39 99
10 15000 14000 一 38 98
2
Kettős 		15 15000 14000 54 14 36
16 15000 14000 16 37
20 15000 14000 14 35
25 15000 14000 14 35 一
28 15000 14000 15 36 一
30 15000 14000 12 34 一
35 15000 14000 13 35
40 15000 14000 12 33 一
45 15000 14000 13 35
50 15000 14000 12 33 一
60 15000 14000 12 33
70 15000 14000 12 33 一
80 15000 14000 12 33 一
90 15000 14000 12 33 一
100 15000 14000 12 33 -

1. névleges bemeneti sebességgel a szolgálati élettartam 20 000 óra.

2. A maximális nyomaték elindításakor és leállításakor.

3. A maximális nyomaték, amikor sokkot kap (akár 1000 -szer).

4. A maximális átlagos bemeneti sebesség.

5. A maximális pillanatnyi bemeneti sebesség.

6. Ezzel a terheléssel és a névleges bemeneti sebességgel a szolgálati élettartam 20 000 óra lesz. (A kimeneti tengely középpontjára, tengelyirányú terhelésnél alkalmazzák)

7. ezzel a terheléssel és a névleges bemeneti sebességgel a szolgálati élettartam 20 000 óra lesz. (Alkalmazva a kimeneti oldalcsapágyra. Radiális terhelés 0)

8. A reduktor által elfogadható maximális sugárirányú terhelés.

9. A reduktor által elfogadható maximális tengelyirányú terhelés.

10. A súly modellenként kissé eltérhet.

+ A részletes termékparaméterek megértése
Kapcsolódó termékek
HATÁLYOS INTÉZMÉNYEK
TÖBBSZÖRÖS TANÚSÍTVÁNYOK
Zhejiang Saiya Intelligent Manufacturing Co., Ltd.
Kapcsolat
  • Upload

Rólunk
Zhejiang Saiya Intelligent Manufacturing Co., Ltd.
Zhejiang Saiya Intelligent Manufacturing Co., Ltd. 2009-ben alakult, 15 éves iparági felhalmozódással, amely egy csúcstechnológiás vállalkozás, amely mikro váltakozó áramú hajtóműves motorok, kis váltakozó áramú hajtóműves motorok, kefés egyenáramú hajtóműves motorok, BLDC kefe nélküli egyenáramú hajtóműves motorok, precíziós bolygókerekes sebességváltók és motorhengerek gyártására és értékesítésére specializálódott... stb. Mi vagyunk Kínai nagykereskedelem FB Series 60 90 115 142 180 220 spirális bolygó sebességváltó Beszállítók és OEM/ODM FB Series 60 90 115 142 180 220 spirális bolygó sebességváltó Gyártók, Saiya motorokat és sebességváltókat széles körben használják ipari robotokban, intelligens logisztikában, új energiatermelő gépekben, AGV robotokban és más fejlett területeken. Ezenkívül kritikus szerepet játszanak az élelmiszer-feldolgozásban, a csomagolásban, a textiliparban, az elektronikában, az orvosi berendezésekben és a speciális gépekben, költséghatékony és differenciált megoldásokat kínálva a különféle iparágak számára. A differenciálódás és a költséghatékonyság terén meglévő előnyeink fokozása érdekében saját kereskedelmi vállalatunk, a Hangzhou Saiya Transmission Equipment Co., LTD található Hangzhouban, Zhejiangban, Sanghaj és Ningbo kikötők közelében, amely a belföldi és külföldi üzletágat kezeli, a közvetlen értékesítéssel és a disztribúcióval kombinálva globális disztribúciót és ügyfélszolgálatot biztosít, kiváló minőségű, gazdaságos és megbízható megoldást nyújtva minden ügyfelünknek.

Vállalati kultúra

Hiteles Megbízható
A minőség természetesen kiemelkedik.

Alapértékek: Önfejlesztés és másokról való gondoskodás.

Látomás:Váljon szervizszakértővé az intelligens átvitel területén.

Küldetésünk:Kiváló minőségű szolgáltatásokat nyújtani és értéket teremteni az ügyfelek számára.

Szolgáltatási filozófia:Minden alkalmazott anyagi és lelki boldogságának megteremtése, valamint az emberi társadalom fejlődéséhez és haladásához való hozzájárulás.

  • 2009

    Létesítmény

  • 80+

    Személyzet

  • 5+

    gyártósor
Hír
