Alacsony feszültségű kefe nélküli fogaskerékmotorok

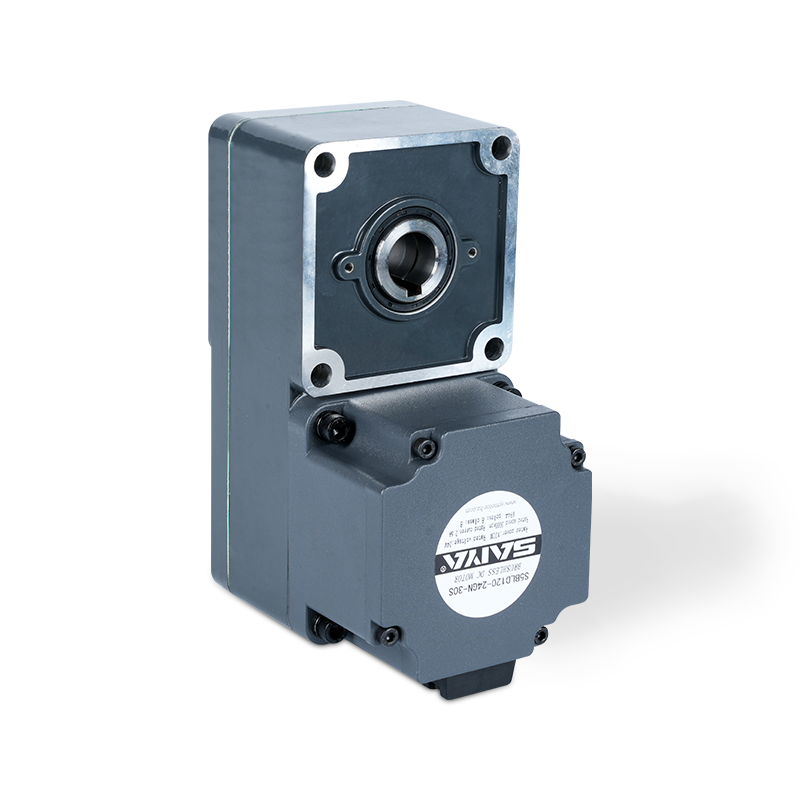

48 V kefe nélküli sebességváltó motor

Feszültség mérete: 48V ason 60mmx60mm-104mmx104 mm

Besorolt teljesítmény: 25-400W

Névleges sebesség: 3000 fordulat / perc

A névleges áram: 1,0-10.5a

Nyomaték: 0,2-1.27N.m

Nincs korábbi cikk | KÖVETKEZŐ

+ Kapcsolat + Katalógus letöltése Termékvideó

ALKALMAZÁS TERÜLET

Egy csúcstechnológiás vállalat vagyunk, amely váltakozó áramú áttételes reduktormotorok, kis reduktoros motorok, szervo-specifikus bolygóműves reduktorok, egyenáramú kefe nélküli és kefe nélküli motorok, valamint egyéb termékek gyártásával és értékesítésével foglalkozik.

Logisztikai válogatás
Automatizált robotok
lézervágás
Hozzáférés -vezérlő kapu
Fotovoltaikus erőmű
Orvostechnikai eszközök
Agv

Termékleírás

A 48 V -os kefe nélküli sebességváltó motor sokoldalú és hatékony motor, amelyet számos alkalmazáshoz terveztek. A 60 mm x 60 mm és 104 mm x 104 mm közötti méretekkel ez a motor különféle berendezések méretébe illeszkedik. Besorolva besorolva a névleges teljesítményt 25W és 400W között, ezáltal alkalmassá teszi mind a könnyű, mind a nehéz feladatokhoz. A motor következetes, 3000 fordulat / perc sebességgel működik, biztosítva a sima és megbízható teljesítményt. A névleges áramot 1,0 és 10,5a, ami jelzi annak hatékonyságát és energiatakarékos képességeit.

Ennek a motornak az egyik legfontosabb specifikációja a nyomaték, amelynek besorolása 0,2-1,27 N.m, amely megfelelő erőt biztosít a mechanikai rendszerek vezetéséhez. A kefe nélküli kialakítás javítja a tartósságot és csökkenti a karbantartási igényeket, mivel nincsenek kefék, amelyek idővel elhasználódnak. Ez hozzájárul a csendesebb működéshez és a nagyobb hatékonysághoz a szálcsiszolt motorokhoz képest.

A 24 V-os kefe nélküli fogaskerék-motor ideális az automatizálási rendszerekben, a robotikában, az elektromos járművekben és más ipari alkalmazásokban, ahol a pontos ellenőrzés és a hosszú távú megbízhatóság elengedhetetlen. Kompakt mérete, a robusztus teljesítményjellemzőkkel kombinálva, ez preferált választás a mérnökök és a tervezők számára, akik kiváló minőségű motoros megoldásokat keresnek.

Alacsony feszültségű motorparaméterek

Modell	Feszültség V	Terhelés nélküli áram A	Terhelés nélküli sebesség FORDULAT	Névleges teljesítmény W	Névleges áram A	Névleges sebesség FORDULAT	Névleges nyomaték N.M	Osztályos védelem Ip.
S2BLD25-48 □	48	0.30	3400	25	1.0	3000	0.08	20
S5BLD60-48 □	48	0.30	3400	60	1.8	3000	0.19	20
S5BLD120-48 □	48	0.45	3600	120	3.5	3000	0.38	20
S6BLD400-48gu	48	1.50	3800	400	10.5	3000	1.27	20

Beír

Alacsony feszültségű motor

Beír	Modell
	Fogaskerék -tengely	Kerek tengely
Ólomhuzaltípus	S2BLD25-48GN	S2BLD25-48A
	S4BLD60-48GN	S4BLD60-48a
	S5BLD120-48gu	S5BLD120-48A
	S6BLD400-48gu	S6BLD400-48A

Párhuzamos tengely -sebességváltó (külön -külön megvásárolható)

Gearhead type	Sebességváltó -modell	Sebességváltó arány

Hosszú élet ● alacsony zaj	2gn □ k 4gn □ k 5gu □ kb 6gu □ kb	3、3.6、5、6、7.5、9 、 12.5、15、18、25、30 、 36、50、60、75、90 、 100、120、150、180、200



	2GN10XK/4GN10XK/5GU10XK/6GU10XK (tizedes sebességváltó)

Írja be a Gear arányt a modell nevében lévő mezőbe.

Hajtómű motor

A Gearhead és a Közép-Gearbox külön-külön értékesíthető.

Írja be a sebességváltó arányt a box () -be a modell nevében.

A színes háttér □ A motor ugyanazt a forgó irányát jelzi, míg mások forgó iránya ellentétes.

A sebességet úgy számítják ki, hogy a motor szinkron sebességét a sebességváltó arányával osztják. A tényleges sebesség 2% ~ 20% -kal kevesebb, mint a megjelenített érték, a terhelés méretétől függően.

A táblázatban lévő sebességváltó arányon túlmenő sebesség csökkentése érdekében rögzítse a tizedes sebességváltót (sebességváltó: 10) a sebességváltó és a motor között. Ebben az esetben a megengedett nyomaték 3n · m.

60 sorozatú juttatási nyomaték -egység: fejjel (N.M)/ Belowside (kgf.cm)

Sebességváltó arány	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Kimeneti tengelysebesség	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Támogatási nyomaték	0.19	0.23	0.32	0.38	0.48	0.58	0.81	0.97	1.16	1.44	1.73	2.07	2.52	3.00	3.00	3.00	3.00	3.00	3.00	3.00	3.00

80 sorozatú juttatási nyomaték -egység: fejjel (N.M)/ Belowside (kgf.cm)

Sebességváltó arány	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Kimeneti tengelysebesség	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Támogatási nyomaték	0.46	0.56	0.77	0.93	1.16	1.39	1.72	2.06	2.47	3.00	3.61	4.33	6.01	7.22	8.00	8.00	8.00	8.00	8.00	8.00	8.00

90 sorozatú juttatási nyomaték egysége: fejjel (N.M)/ Belowside (kgf.cm)

Sebességváltó arány	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Kimeneti tengelysebesség	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Támogatási nyomaték	0.92	1.10	1.54	1.86	2.32	2.78	3.44	4.12	4.94	6.00	7.22	8.66	12.0	14.4	18.0	19.9	20.0	20.0	20.0	20.0	20.0

104 sorozatú juttatási nyomaték egysége: fejjel (N.M)/ Belowside (kgf.cm)

Sebességváltó arány	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Kimeneti tengelysebesség	833	694	500	416	333	277	200	167	139	100	83	69	50	42	33	28	25	21	17	14	12.5
Támogatási nyomaték	3.09	3.71	5.16	6.17	7.74	9.28	11.62	3.94	16.73	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0

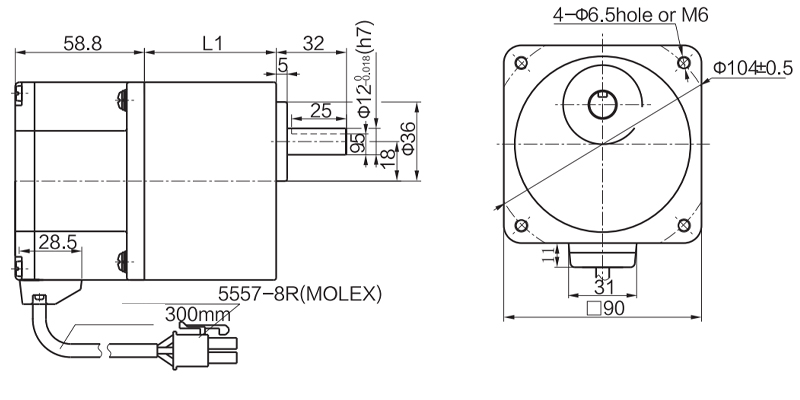

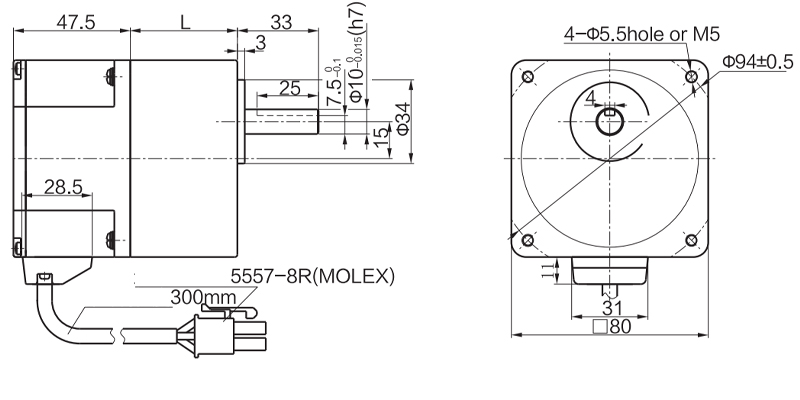

60 sorozatú méretek (mm egység)

A rögzítőcsavarok a sebességváltóhoz vannak tartalmazva.

Ólomvezeték típusa

Súly: Motor: 0,5 kg / sebességváltó: 0,48 kg

Motoros modell

Sebességváltó -modell

Sebességváltó arány

Dimenzió

Z2BLD25- □ GN

2gn □ k

3 ~ 18

25 ~ 200

Írja be a sebességváltót a mezőbe (□) a modell nevében

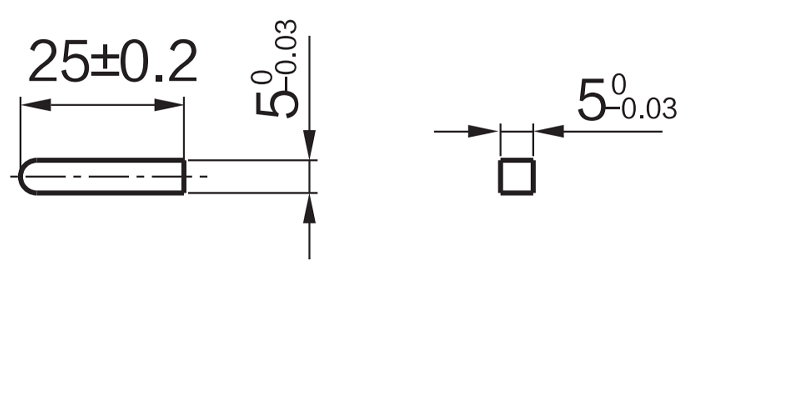

Kerek tengelytípus tengelye

A súly és a tengelyszakasz motor alakjának kivételével megegyezik a fogaskerék tengelytípusával.

Tizedes sebességváltófej

Csatlakoztatható a GN fogaskerék -tengelytípushoz. 2GN10XK / Súly: 0,2 kg

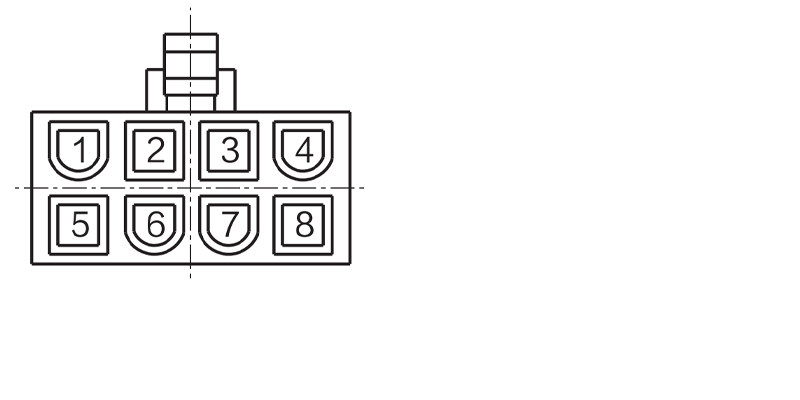

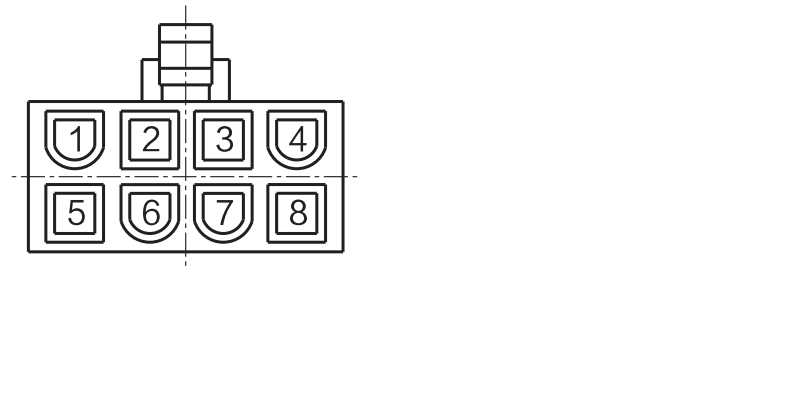

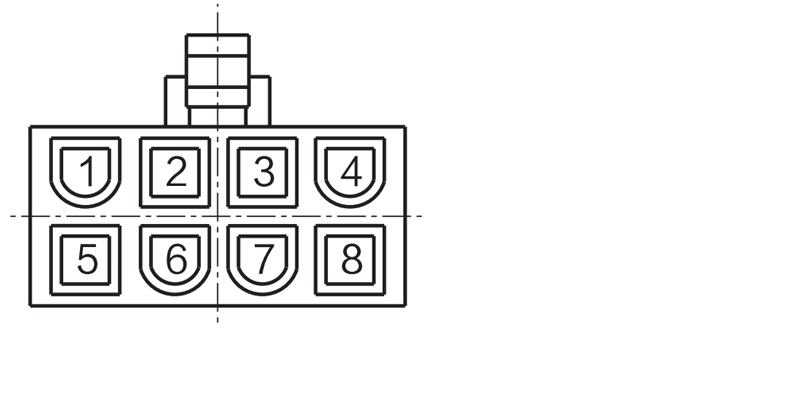

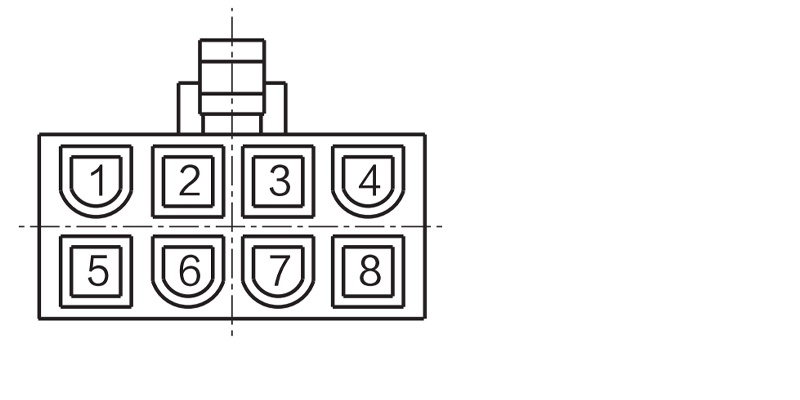

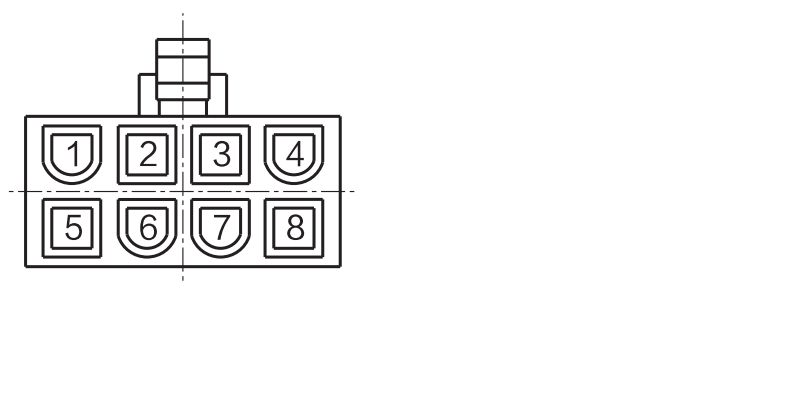

WRIE dugó lyuk megfelelő jel magyarázata

Dugó lyuk	1	2	3	4
Jel	U	W	HZ	Hu
Dugó lyuk	5	6	7	8
Jel	V	GND	HW	VCC

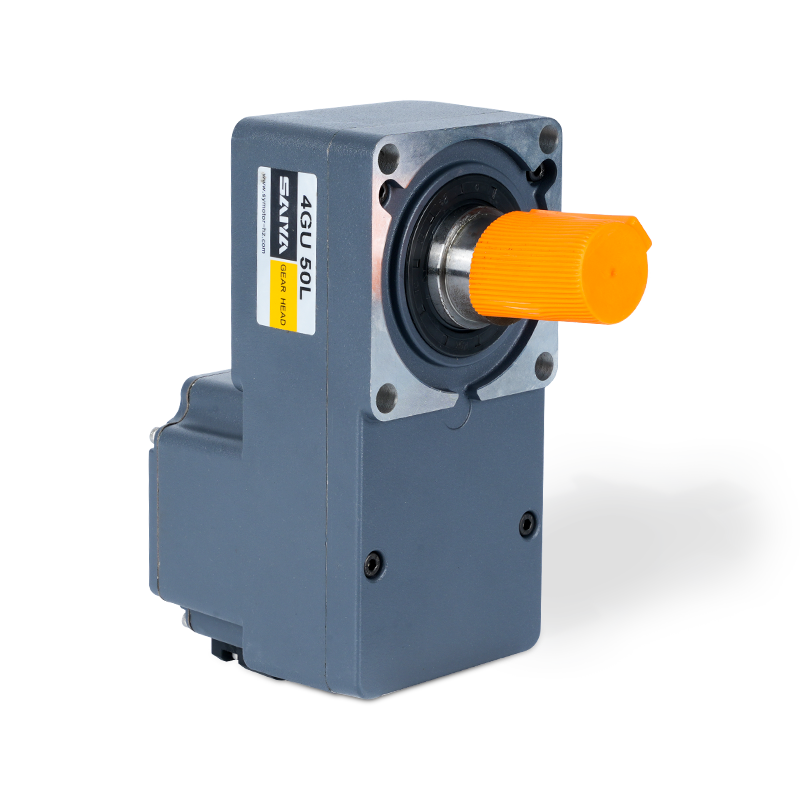

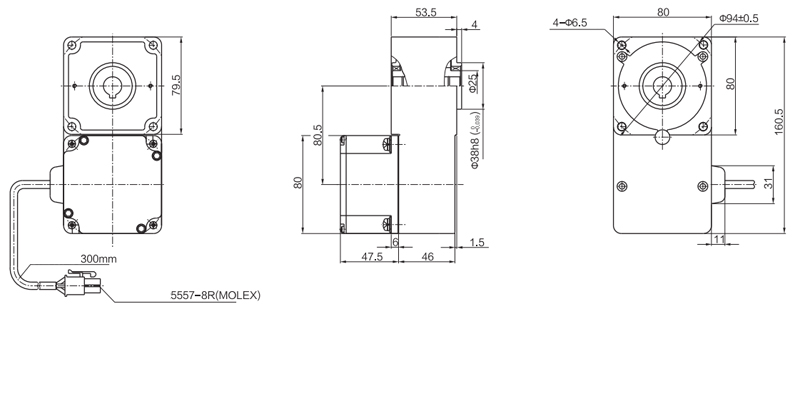

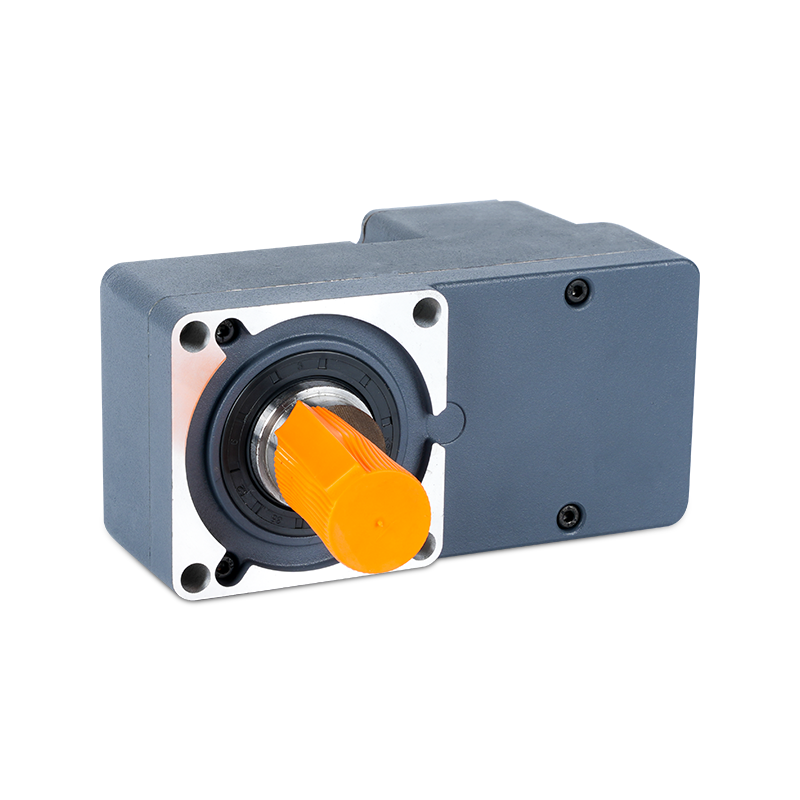

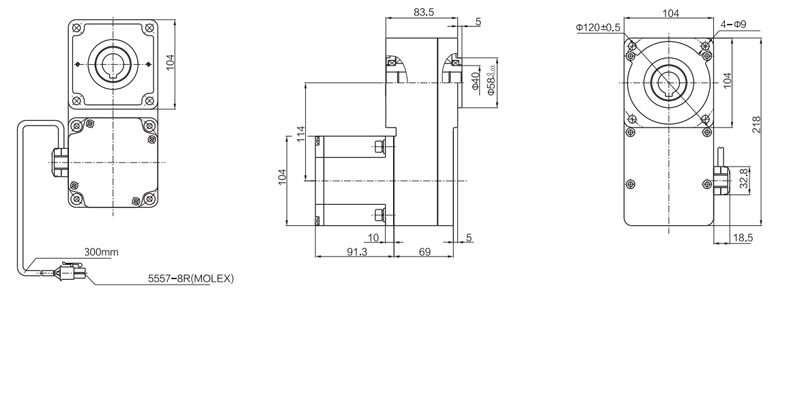

60 nyomás L típusú reduktor
